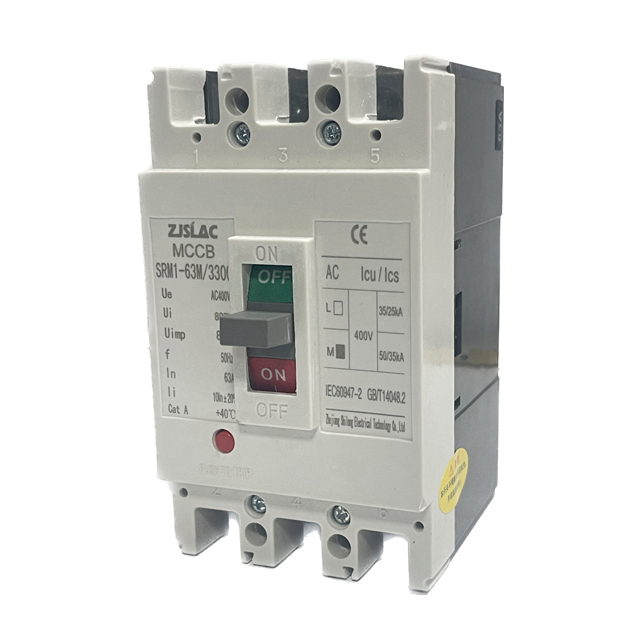

SRM1-63M/3300 63A
ZJSLAC
主要的 技术的 参数
模型 | SRM1-63 | SRM1-100 | SRM1-250 | ||||||
外壳和框架类（INM） | 63 | 100 | 250 | ||||||
额定电流（LE）A | 10,16,20,25,32， 40,50,63 | 16,20,25,32,40， 50,63,80,100 | 100,125,160,180， 200,225,250 | ||||||
额定工作电压UE（V） | 400 | 400 | 400 | ||||||
额定绝缘电压（UI）V | 800 | 800 | 800 | ||||||
额定冲击公差电压（UIMP）V | 6000 | 8000 | 8000 | ||||||
额定的短路断路能力水平 | L | M | H | L | M | H | |||
杆数（P） | 3 | 4 | 3 | 3,4 | 3 | 3,4 | |||
额定短期断路 容量LCU（KA） | AC400V | 25 | 35 | 50 | 80 | 35 | 50 | 80 | |
额定工作短路 破坏能力IC（KA） | AC400V | 12.5 | 22 | 35 | 50 | 22 | 35 | 50 | |
弧距离（mm） | ≤50 | ≤50 | ≤50 | ||||||
操作 表现 （时代） | 打开 | 1500 | 1500 | 1000 | |||||
没有力量 | 8500 | 8500 | 7000 | ||||||
总体维度 | L | 135 | 135 | 150 | 150 | 150 | 165 | 165 | 165 |
W | 78 | 103 | 92 | 92 | 122 | 107 | 107 | 142 | |
H | 72 | 81.5 | 69 | 86 | 86 | 86 | 103 | 103 | |
模型 | SRM1-400 | SRM1-630 | SRM1-800 | ||||||||||
外壳和框架类（INM） | 400 | 630 | 800 | ||||||||||
额定电流（LE）A | 10,16,20,25,32， 40,50,63 | 16,20,25,32,40， 50,63,80,100 | 100,125,160,180， 200,225,250 | ||||||||||
额定工作电压UE（V） | 400 | 400 | 400 | ||||||||||
额定绝缘电压（UI）V | 800 | 800 | 800 | ||||||||||
额定冲击公差电压（UIMP）V | 8000 | 8000 | 8000 | ||||||||||
额定的短路断路能力水平 | L | M | H | L | M | H | L | M | H | ||||
杆数（P） | 3,4 | 3,4 | 3,4 | ||||||||||
额定短期断路 容量 LCU（ka） | AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 65 | 85 | 100 | |||
额定工作短路 破坏能力LCS（KA） | AC400V | 35 | 42 | 65 | 35 | 42 | 65 | 42 | 65 | 85 | |||
弧距离（mm） | ≤100 | ≤100 | ≤100 | ||||||||||
操作表现（IMES） | 打开 | 1000 | 1000 | 1000 | |||||||||
没有力量 | 4000 | 4000 | 4000 | ||||||||||
全面的 方面 | L | 257 | 270 | 280 | |||||||||
W | 150（3p） | 198（4p） | 182（3p） | 240（4p） | 210（3p） | 280（4p） | |||||||
H | 106.5 | 110 | 115.5 | ||||||||||
使用 和 维护
在安装断路器之前，请检查断路器铭牌上列出的技术参数是否满足操作要求。
断路器的各种特征（包括各种配件）由制造商调整。用户不应随意使用（可调节零件除外）。
在交付断路器之前，断路器板的前电缆与连接板，定位零件，螺丝，垫圈和其他配件相连。用户应在接线前安装连接板，通常将直接安装在连接板上的公共汽车和电缆，每个规范断路器安装应正确定位，不应有其他机械应力。
用50mm（INM≤100A）或100mm（INM≥250a）的绝缘材料包裹断路器的入口端，并安装相位间距弧板。
有关连接电线的建议横截面区域以及相应额定级别的疗程，请参见表16和表17
断路器的手柄可以分为三个位置：封闭，开放和免费旅行。当手柄在免费旅行位置时，如果要关闭，则应将手柄交给断开的方向板，以使断路器再次扣紧，然后可以关闭。（注意：当断路器断路器时逐渐安装，如果该机构处于自由行程状态，则手柄的轴线应高于水平面约5°至15°。
断路器的任何接触手柄都不会被转移到自由行程位置。
在新安装和操作一段时间（通常一个月）之后，按下闭合状态下的（红色）“ Trip”按钮以检查跳闸功能。
（注意：如果手柄异常操作，此按钮可用于紧急旅行。）
我们的公司符合第一个目的的质量，即在维修期内实施三个担保（由于在18个月内发行的发票）是产品质量问题和损坏，或者无法正常使用，免费维修或更换，是用户损坏的酌处优先费用。
我们的公司拥有最精致的技术，这是大多数用户在售后服务方面做得好的最佳服务。
