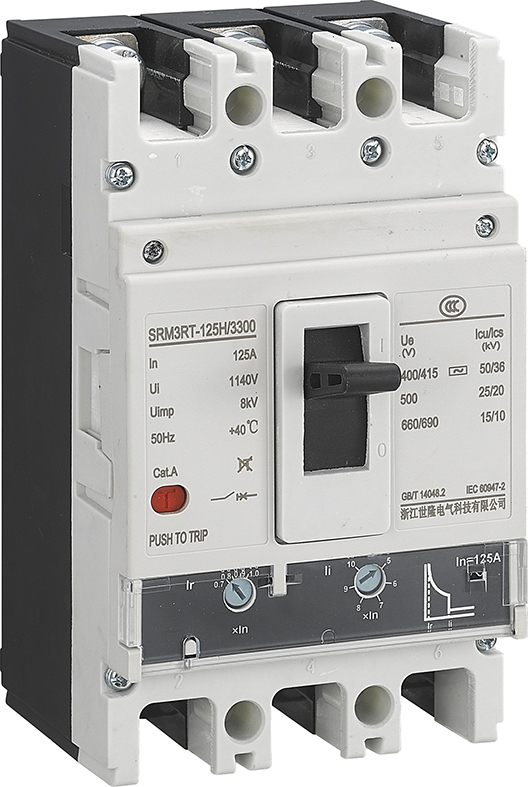

SRM3RT-160S
ZJSLAC
引入TM可调模制的箱体断路器，这是一种可用于电气保护需求的可靠和高效解决方案。这种高质量的断路器旨在为各种应用提供可调节的保护，从而确保电气系统的安全性和可靠性。 TM可调节的案例断路器凭借其耐用的结构和高级功能，是寻求一流表现和安心的专业人员的理想选择。信任该产品以保护您的电气设备并保持最佳功能。
模式l | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
框架等级额定电流INM（a） | 160 | 250 | 400 | 1600 | |||||||||
杆 | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
（a）中的额定库 | SRM3RT-125：IN = 10,16,20,25,32，40,50,63,80,100,125A | SRM3RT-250：IN = 100,125.140,160，180,200,225,250a | SRM3RT-400 IN = 225,250,315,350，400A | SRM3RT-630：IN = 400,500,630a | |||||||||
SRM3RT-800：IN = 700,800A | |||||||||||||
SRM3RT-160：IN = 10,16,20,25,32，40,50.63.80.100.125.140.160a | SRM3RT-320：IN = 280,300,315,320a | SRM3RT-630：IN = 400,500,630a | SRM3RT-1250：IN = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A：IN = 1250,1600A | |||||||||||||
额定的操作电压UE（V） | AC400V1415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 1140 | ||||||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
选择性类别 | A | ||||||||||||
操作周期数 | 电源打开 | 6000 | 3000 | 3000 | 1500 | ||||||||
没有电源 | 9000 | 7000 | 7000 | 4000 | |||||||||
过电流旅行设备类型 | 热磁性类型（可调，0.7-1.0英寸可调节） | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压提示，手动操作机构，电动操作机构 | ||||||||||||
