模型 | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
框架等级额定级别INM（a） | 160 | 250 | 400 | 1600 | |||||||||
杆 | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
（a）中的额定电流 | SRM3-125：IN = 10,16,20,25,32，40,50,63,80,100,125A | SRM3-250R：IN = 100,125,140,160 180,200,225,250a | SRM3-400：IN = 225,250,315,350，400A | SRM3-630：IN = 400,500,630a | |||||||||
SRM3-800：IN = 700,800A | |||||||||||||
SRM3-160：IN = 10,16,20,25,32， 40,50,63,80.100,125,140,160A | SRM3-320：IN = 280,300,315,320a | SRM3-630：IN = 400,500,630a | SRM3-1250：IN = 800,900,1000,1250 | ||||||||||
SRM3-1600A：IN = 1250,1600A | |||||||||||||
额定的操作电压UE（V） | AC400V/415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 1140 | ||||||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
选择性类别 | A | ||||||||||||
操作周期数 | 电源打开 | 6000 | 3000 | 3000 | 1500 | ||||||||
不是供电 | 9000 | 7000 | 7000 | 4000 | |||||||||
过度关注的行程装置类型 | 热磁性类型（固定类型） | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压旅行，手动操作机构，电动操作机构 | ||||||||||||
大纲和 安装尺寸（MM）
| 模型 | OULINE尺寸 | 安装尺寸 | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
微型设计： 该产品的尺寸小型化，可以满足客户对产品安装尺寸的个性化要求。
统一尺寸： SRM3RT-1600A：IN = 1250,1600A
额定的操作电压UE（V）l | AC400V1415V/500V/660V/690V | 额定的绝缘电压UI（V） | 额定脉冲承受电压UIMP（KV） | 破坏能力代码 | |||||||||
框架等级额定电流INM（a） | 160 | 250 | 400 | 1600 | |||||||||
杆 | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
（a）中的额定库 | SRM3RT-125：IN = 10,16,20,25,32，40,50,63,80,100,125A | SRM3RT-250：IN = 100,125.140,160，180,200,225,250a | SRM3RT-400 IN = 225,250,315,350，400A | SRM3RT-630：IN = 400,500,630a | |||||||||
SRM3RT-800：IN = 700,800A | |||||||||||||
SRM3RT-160：IN = 10,16,20,25,32，40,50.63.80.100.125.140.160a | SRM3RT-320：IN = 280,300,315,320a | SRM3RT-630：IN = 400,500,630a | SRM3RT-1250：IN = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A：IN = 1250,1600A | |||||||||||||
额定的操作电压UE（V） | AC400V1415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 1140 | ||||||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
选择性类别 | A | ||||||||||||
操作周期数 | 电源打开 | 6000 | 3000 | 3000 | 1500 | ||||||||
没有电源 | 9000 | 7000 | 7000 | 4000 | |||||||||
过电流旅行设备类型 | 热磁性类型（可调，0.7-1.0英寸可调节） | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压提示，手动操作机构，电动操作机构 | ||||||||||||

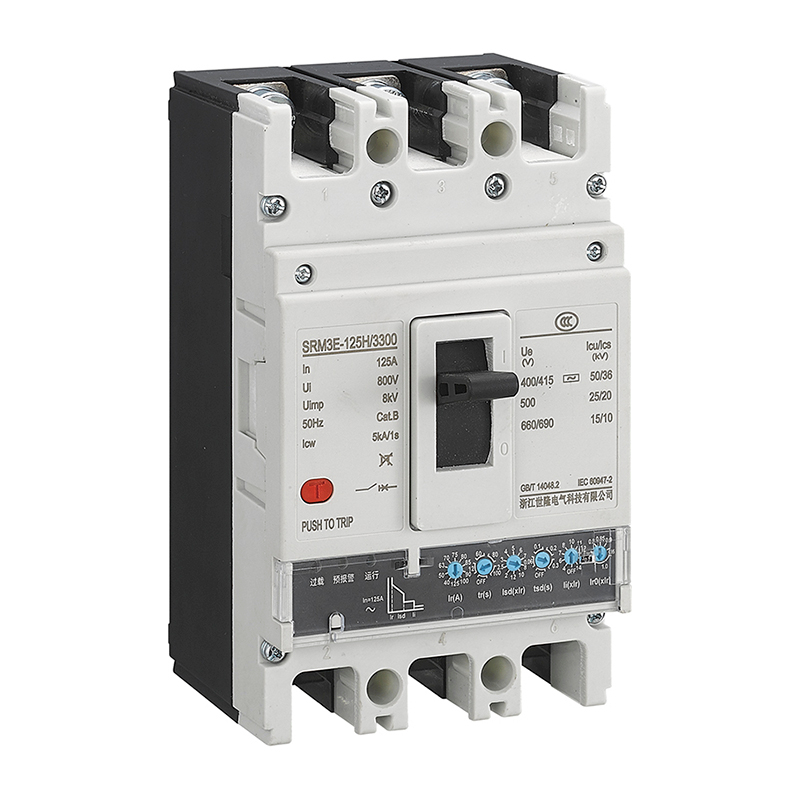

模型 | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
框架等级额定级别INM（a） | 160 | 320 | 630 | 1600 | |||||||||
杆 | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
（a）中的额定电流 | SRM3E-125 32A：IR = 16,20,25,32A可调63A：IR = 32,36,40,45,50,55,60， 63A可调 125A：IR = 40,50,63,70,75,80,85，90,100,125A可调节 | SRM3E-250：IR = 100,125,140,160，180,200,225,250A可调节 | SRM3E-400：IR = 160,200,225， 250,275,300,315,350,375,400A 可调节的 | SRM3E-630：IR = 400,420,440,460,480，500,530,560,600,630A可调节 | |||||||||
SRM3E-800：IR = 630,640,660,680,700，720.740,760.780,800A可调节 | |||||||||||||
SRM3E-1250：IR = 800,900,1000,1250A可调 | |||||||||||||
SRM3E-160：IR = 63.70,75,80,85。 90,100,125,140,160A可调节 | SRM3E-320：IR = 180,200,225,250。 280,300,315,320A可调节 | SRM3E-630：I = 250,280,315,350,375 400,450,500,560,630a可调节 | SRM3E-1600：IR = 1250,1600A可调节 | ||||||||||
额定的操作电压UE（V） | AC400V/415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 800 | 800 | 1140 | 1140 | |||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
额定额定级别的ICW（KA）的额定额定级 | 20KA，1 | ||||||||||||
选择性类别 | B | ||||||||||||
操作周期数 | 电源打开 | 3000 | 3000 | 2000 | 1500 | ||||||||
没有电源 | 7000 | 7000 | 4000 | 4000 | |||||||||
过电流旅行设备类型 | 电子类型 | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压旅行，手动操作机构，电动操作机构 | ||||||||||||
模型 | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
框架等级额定级别INM（a） | 160 | 250 | 400 | 1600 | |||||||||
杆 | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
（a）中的额定电流 | SRM3-125：IN = 10,16,20,25,32，40,50,63,80,100,125A | SRM3-250R：IN = 100,125,140,160 180,200,225,250a | SRM3-400：IN = 225,250,315,350，400A | SRM3-630：IN = 400,500,630a | |||||||||
SRM3-800：IN = 700,800A | |||||||||||||
SRM3-160：IN = 10,16,20,25,32， 40,50,63,80.100,125,140,160A | SRM3-320：IN = 280,300,315,320a | SRM3-630：IN = 400,500,630a | SRM3-1250：IN = 800,900,1000,1250 | ||||||||||
SRM3-1600A：IN = 1250,1600A | |||||||||||||
额定的操作电压UE（V） | AC400V/415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 1140 | ||||||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
选择性类别 | A | ||||||||||||
操作周期数 | 电源打开 | 6000 | 3000 | 3000 | 1500 | ||||||||
不是供电 | 9000 | 7000 | 7000 | 4000 | |||||||||
过度关注的行程装置类型 | 热磁性类型（固定类型） | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压旅行，手动操作机构，电动操作机构 | ||||||||||||
大纲和 安装尺寸（MM）
| 模型 | OULINE尺寸 | 安装尺寸 | |||||||||||||||
| W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
| SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
| SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
| SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
| SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
微型设计： 该产品的尺寸小型化，可以满足客户对产品安装尺寸的个性化要求。
统一尺寸： SRM3RT-1600A：IN = 1250,1600A
额定的操作电压UE（V）l | AC400V1415V/500V/660V/690V | 额定的绝缘电压UI（V） | 额定脉冲承受电压UIMP（KV） | 破坏能力代码 | |||||||||
框架等级额定电流INM（a） | 160 | 250 | 400 | 1600 | |||||||||
杆 | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
（a）中的额定库 | SRM3RT-125：IN = 10,16,20,25,32，40,50,63,80,100,125A | SRM3RT-250：IN = 100,125.140,160，180,200,225,250a | SRM3RT-400 IN = 225,250,315,350，400A | SRM3RT-630：IN = 400,500,630a | |||||||||
SRM3RT-800：IN = 700,800A | |||||||||||||
SRM3RT-160：IN = 10,16,20,25,32，40,50.63.80.100.125.140.160a | SRM3RT-320：IN = 280,300,315,320a | SRM3RT-630：IN = 400,500,630a | SRM3RT-1250：IN = 800,900,1000,1250 | ||||||||||
SRM3RT-1600A：IN = 1250,1600A | |||||||||||||
额定的操作电压UE（V） | AC400V1415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 1140 | ||||||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
选择性类别 | A | ||||||||||||
操作周期数 | 电源打开 | 6000 | 3000 | 3000 | 1500 | ||||||||
没有电源 | 9000 | 7000 | 7000 | 4000 | |||||||||
过电流旅行设备类型 | 热磁性类型（可调，0.7-1.0英寸可调节） | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压提示，手动操作机构，电动操作机构 | ||||||||||||
模型 | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
框架等级额定级别INM（a） | 160 | 320 | 630 | 1600 | |||||||||
杆 | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
（a）中的额定电流 | SRM3E-125 32A：IR = 16,20,25,32A可调63A：IR = 32,36,40,45,50,55,60， 63A可调 125A：IR = 40,50,63,70,75,80,85，90,100,125A可调节 | SRM3E-250：IR = 100,125,140,160，180,200,225,250A可调节 | SRM3E-400：IR = 160,200,225， 250,275,300,315,350,375,400A 可调节的 | SRM3E-630：IR = 400,420,440,460,480，500,530,560,600,630A可调节 | |||||||||
SRM3E-800：IR = 630,640,660,680,700，720.740,760.780,800A可调节 | |||||||||||||
SRM3E-1250：IR = 800,900,1000,1250A可调 | |||||||||||||
SRM3E-160：IR = 63.70,75,80,85。 90,100,125,140,160A可调节 | SRM3E-320：IR = 180,200,225,250。 280,300,315,320A可调节 | SRM3E-630：I = 250,280,315,350,375 400,450,500,560,630a可调节 | SRM3E-1600：IR = 1250,1600A可调节 | ||||||||||
额定的操作电压UE（V） | AC400V/415V/500V/660V/690V | ||||||||||||
额定的绝缘电压UI（V） | 800 | 800 | 1140 | 1140 | |||||||||
额定脉冲承受电压UIMP（KV） | 8 | 8 | 12 | 12 | |||||||||
破坏能力代码 | S | H | R | S | H | R | S | H | R | S | H | R | |
额定运行短路断路能力IC（KA） | AC400V1415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
额定的最终短路断路能力LCU（KA） | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
额定额定级别的ICW（KA）的额定额定级 | 20KA，1 | ||||||||||||
选择性类别 | B | ||||||||||||
操作周期数 | 电源打开 | 3000 | 3000 | 2000 | 1500 | ||||||||
没有电源 | 7000 | 7000 | 4000 | 4000 | |||||||||
过电流旅行设备类型 | 电子类型 | ||||||||||||
配饰 | 辅助触点，警报触点，分流式旅行单元，欠压旅行，手动操作机构，电动操作机构 | ||||||||||||
