严重的电气故障对现代设施构成严重威胁。一次故障可能会立即引发灾难性的设备损坏。它还可能导致毁灭性的火灾危险。计划外停机会迅速耗尽设施资源并扰乱重要运营。
MCB是现代配电盘 的 基本防线。它无缝地取代了过时的传统保险丝系统。它提供高度校准、即时可重置的保护。如果没有它，持续的电气过载通常会降低关键布线的性能，并危及整个建筑的安全。
本指南建立了一个全面的框架来正确评估和指定电路保护。您将发现精确的跳闸机制如何安全地隔离危险故障。我们还探索必要的负载分析步骤，以确保严格的监管合规性和持续的运营连续性。
MCB 采用双跳闸机制：用于逐渐过载的热保护和用于瞬时短路的磁保护。
选择正确的脱扣曲线（B 型、C 型或 D 型）对于防止误脱扣同时保持足够的保护至关重要。
虽然 MCB 非常适合低于 125A 的低压电路，但更高的负载要求或可调跳闸设置需要评估 MCCB。
有效的实施需要精确的负载分析、分断能力计算和适当的系统协调（选择性）。
电路面临两种不同的操作威胁。首先是超载。当过多的电流长时间流过电路时，就会发生过载。您可能会将太多设备连接到单个分支。接线逐渐变热。这种热量会慢慢降低周围的绝缘性能。
第二个威胁是短路。突然发生短路。物理故障跨越火线和零线。它们会释放出巨大的瞬时电流尖峰。这种极端的能量会对导体造成直接的物理损坏。它可以在几毫秒内熔化金属部件。
您必须将电气故障主要视为业务连续性风险。长时间的短路会损坏敏感的电子设备。它会破坏昂贵的服务器主板和专门制造的控制器。这些事件迫使生产突然停止。设施经理面临着昂贵的紧急维修费用。如果调查人员发现电路保护不当，监管机构通常会处以严厉罚款。火灾损失大幅增加商业保险费。忽视这些风险直接威胁企业的稳定性。
快速可靠的电路中断仍然是设施安全不可协商的指标。现代商业保险政策要求严格遵守公认的电气标准。其中包括适用于国际安装的 IEC 60898 和适用于北美工业应用的 UL 489。您必须安装经过认证的保护装置。它们保证在灾难性故障期间可预测的断开时间。适当的保护可以减轻责任。它可以保护员工免受严重电弧闪光的危害。
逐渐过载需要精确、延迟的响应。微型断路器使用双金属片机构来处理这个问题。两种不同的金属粘合在一起形成该条带。当它们升温时，它们会以不同的速度膨胀。
电流直接流过该金属带。在正常状态下，条带保持相对平坦。过载会缓慢升高内部温度。条带开始物理弯曲。它最终使内部闭锁机构跳闸以断开电路。这种巧妙的延时功能可以防止不必要的中断。它允许暂时的、无害的浪涌电流通过。它会在长时间高温损坏隐藏接线之前可靠地跳闸。
短路需要立即、积极的响应。在大断层期间热量需要很长时间才能积聚。断路器利用内部电磁阀来完成这项工作。我们称之为电磁机制。
大量故障电流涌过铜线圈。这会产生突然的强烈磁场。磁通量立即拉动机械柱塞。柱塞撞击行程杆。这会在大约一毫秒内断开电触点。这种瞬时响应可以在危险的能量水平摧毁整个配电板之前将其清除。
在重负载下打开带电电触点会产生危险的等离子弧。这种电弧产生巨大的热量。它可以轻松熔化塑料断路器外壳的内部。
工程师设计了一个内部灭弧室来解决这个问题。滑槽包含一堆平行的绝缘金属板。磁场将等离子弧推入这些板中。板拉伸、冷却并将弧线分成更小的部分。他们安全地扑灭了电气火灾。这一关键功能可防止内部损坏并确保设备的使用寿命。

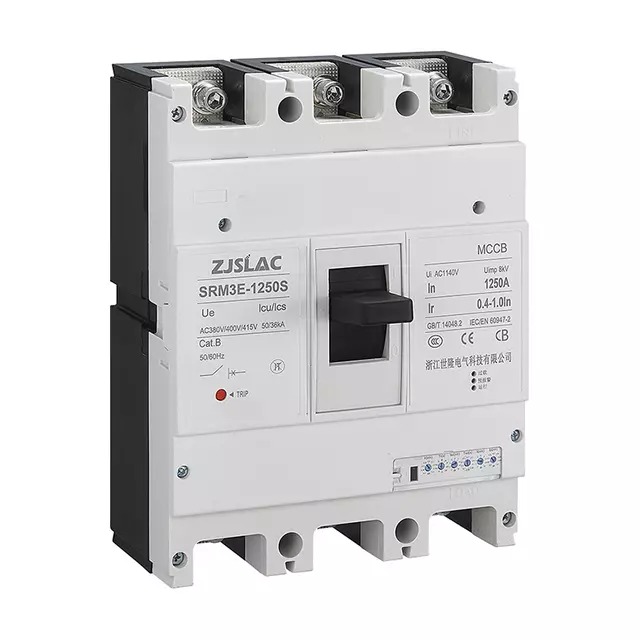

物理尺寸决定了最大载流能力。标准微型断路器的额定电流通常为 100A 至 125A。它们紧凑的外形根本无法消散较重的工业负载产生的强烈热量。相反，您会发现 MCCB 可以满足巨大的功率需求。这些塑壳设备可以安全地处理高达 2500A 的连续负载。它们采用更大的铜内部构件和重型外壳材料。
工程师使用严格固定的跳闸限制来制造微型断路器。您购买了 20A C 型断路器，这些确切的参数将保持不变。您无法在现场调整它们。塑壳设备通常具有可调节的行程设置。设施技术人员可以输入精确的热阈值和磁阈值。这种可调节性允许随着设施负载需求的变化进行仔细的系统调整。
分断能力表示设备可以安全清除的绝对最大短路电流。微型型号通常可处理高达 10kA 或 15kA 的电流。它们非常适合标准最终分配电路。主配电板需要更高的公差。塑壳装置可以轻松清除大量的预期故障电流。它们通常可承受高达 100kA 或更高的电流，而不会在压力下爆炸。
我们使用一个简单的决策矩阵来指定正确的保护装置。
特征 | 微型断路器 | 塑壳断路器 |
|---|---|---|
理想的应用 | 最终配电电路、照明、小型电机。 | 主馈线、大型工业负载、复杂面板。 |
最大安培数 | 高达 125A。 | 高达 2500A。 |
行程可调性 | 工厂固定。 | 高度可调的表盘。 |
空间要求 | 最小（可安装 DIN 导轨）。 | 实质性（需要重型背板）。 |
您必须使断路器的跳闸曲线与特定负载行为相匹配。不同的设备消耗不同的初始启动电流。选择错误的曲线肯定会导致令人沮丧的操作问题。
B 型： 非常适合阻性负载。我们将它们用于标准办公插座和基本照明电路。它们在满载电流的 3 到 5 倍时快速跳闸。
C 型： 最适合中等感性负载。我们为小型电机、荧光灯组和商用空调指定这些产品。它们在满载电流的 5 至 10 倍时安全跳闸。
D 型： 高瞬态或极端浪涌负载所需。他们负责处理工业变压器、重型制造电机和 X 射线机。它们在满负载电流的 10 到 20 倍之间跳闸。
可靠的 MCB 必须能够承受安装点最坏的情况。您必须计算特定面板的预期故障电流。将此数字与设备的额定分断能力（Icn 或 Icu）相匹配。如果面板在短路期间可以提供 8kA 的电流，那么安装额定电流为 6kA 的设备就会引发灾难。内部机制将融合在一起。他们未能安全地清除故障。
操作环境严重影响断路器的性能。极端环境温度需要小心降额。 30°C 时额定电流为 20A 的设备在 50°C 时可能只能安全地承载 17A 电流。您还必须确保获得必要的区域认证。始终验证欧洲市场的 CE 标志。查找北美安装的 UL 或 CSA 列表。 RoHS 合规性确保内部组件不含有害重金属。
断路器协调不当会在故障期间造成巨大的麻烦。如果上游主断路器先于下游分支断路器跳闸，您将面临严重风险。一个简单的台灯短路就可能使整个办公室楼层陷入黑暗。我们称之为缺乏选择性。
您必须使用适当的制造商协调表来设计总体选择性。这些图表证明较小的下游设备将足够快地清除故障以使主要上游设备保持在线。这将停电隔离到一个小区域。
令人讨厌的绊倒会扰乱日常运营并使员工感到沮丧。我们经常将这一常见陷阱归因于曲线选择不当。电工可能会为 C 型应用安装 B 型单元。工业吸尘器在启动过程中很容易消耗其正常电流五倍的电流。 B 型设备将这种短暂的浪涌视为危险的短路。它会立即断电。升级到 C 型曲线可以解决此启动问题，同时保持出色的过载保护。
电气面板会积聚热量。您必须在设计阶段考虑升高的环境面板温度。并排堆叠多个微型断路器从根本上改变了它们的热跳闸阈值。它们共享辐射热。
一排重载断路器运行得很热。内部双金属片仅因共享环境热量而轻微弯曲。当电流低于印刷额定值时，它们会过早跳闸。制造商为紧密分组的设备提供特定的降额系数，以防止出现此问题。
机械安装错误会毁掉良好的电气设计。您必须在所有电线端子上建立适当的扭矩。连接松动会增加电阻。高电阻会在连接点处产生强烈的局部加热。这些多余的热量直接传递到断路器主体中。它会导致过早失效并严重损坏塑料外壳。始终使用经过校准的扭矩螺丝刀以满足制造商的准确规格。
微型断路器仍然是高度校准的安全装置。它们需要严格的数学规范，与精确的负载曲线完美匹配。
了解逐渐过载和爆炸性短路之间的精确操作差异决定了您的保护策略。
匹配准确的跳闸曲线（B、C 或 D）可防止日常设备启动期间发生代价高昂的误跳闸。
如果您超过 100A 或需要可调限制，请务必将您的预期负载要求与更大的模制外壳替代品进行比较。
我们建议立即进行彻底的电气面板审核。计算最关键电路的真实负载曲线。安排与持证电气工程师的咨询，以验证您当前的保护装置是否充足。
答：大多数装置可以轻松承受 10,000 次或更多机械和电气开关周期。在正常条件下它们可以持续数十年。然而，清除严重短路会降低内部触点的性能。在发生大规模故障事件后，您可能会显着缩短其剩余寿命。
答：不，您不应将标准交流型号用于直流应用。直流电弧缺少零交叉点。它们非常难以扑灭。您必须安装专门额定的直流设备。他们利用专门的内部磁铁迫使持续的电弧进入滑槽。
答：诊断方法依赖于时机。如果您重置开关并且它在再次跳闸之前将负载保持几分钟，那么您将面临过载。如果开关立即弹回并发出一声巨响，则可能出现严重短路。
答：如果发现设备有物理退化迹象，则必须更换设备。寻找端子周围是否有黑色烟灰。闻闻面板上是否有持续的塑料燃烧气味。松动、海绵状的拨动开关表明内部弹簧损坏。清除严重故障后，更换无法保持正常负载的任何单元。
