选择塑壳断路器 (MCCB) 是一项关键的风险管理决策。这不仅仅是商品购买。错误计算尺寸很容易导致令人讨厌的跳闸。它可能导致操作停机甚至灾难性的面板故障。现代工业配电日益复杂。设施管理混合负载、高短路故障和新的直流能源集成。您需要精确的电气协调才能保持运营顺利进行。
单一故障绝不能导致全厂停电。本指南提供了一个明确的、以工程为主导的框架。您将学习如何评估和筛选您的设施所需的确切防护设备。我们超越基本的安培数计算来实现完整的系统协调。正确的评估可以保护您的设备、人员和生产计划。
尺寸调整需要边距： 连续负载需要 125% 规则；标称电流强度只是起点。
Ics > Icu 确保连续性： 优先考虑服务短路分断能力 (Ics) 而非极限容量 (Icu)，以确保断路器在故障后能够安全复位。
选择性可防止完全断电： 先进的电子脱扣单元 (LSI) 对于复杂面板中的“完全选择性”至关重要。
强制降额： 环境温度高于 40°C 或海拔高于 2000m 需要双重降额（热和介电）。
正确的设备保护直接保证业务连续性。局部馈线故障绝不会引发工厂大规模停工。了解 选择 mccb 时要考虑的因素 可以防止这些代价高昂的停电。您的工程决策决定了轻微短路是否会导致简单的十分钟重置或长达一周的生产停止。
工业基线由什么定义？工业 MCCB 提供可靠的过载保护、即时短路保护和安全手动隔离。它们与基本的微型断路器 (MCB) 有很大不同。 MCB 的最大电流通常约为 125A，并采用固定跳闸机制。与此同时，大型空气断路器 (ACB) 为重型主电源和变压器提供服务。 MCCB 完美地弥补了这一关键差距。它们可以处理中等到重的负载，同时提供可调节的设置。
在查看制造商目录之前，请编译准确的设施数据。使用此预选清单收集必要的参数：
确认准确的系统电压和相位配置。
确定载荷是连续的还是非连续的。
计算安装点的最大可用故障电流。
测量面板外壳内的可用物理空间。
确定设施管理系统的集成需求。
工业电气系统的准确 MCCB 尺寸 需要实际的安全裕度。在最大容量下连续负载运行三个小时或更长时间。始终将断路器选型为连续负载的 125%。如果您问“我的工厂需要什么尺寸的 mccb ？”，您必须首先应用此边距规则。例如，200A 连续加热负载需要 250A 额定断路器。
工程师经常将内部脱扣单元额定值与物理框架尺寸分开。 基于满载电流的 mccb 框架尺寸选择 通常倾向于使用更大的框架。您可以将 400A 脱扣单元放置在 800A 物理框架内。这种配置提供了卓越的散热效果。它显着提高了机械耐久性，并允许未来的负载可扩展性，而无需更换面板安装。
电机和变压器需要专门的数学方法。如何 计算三相电机 过程的 mccb 额定值必须考虑大量启动浪涌电流。标准计算方法可防止断路器在电机正常启动期间跳闸。同样， 用于变压器保护的 mccb 电流额定值公式 需要评估强磁涌流。断路器在启动期间必须保持稳定，但在实际系统故障期间立即跳闸。
执行正确的 短路计算以选择 mccb 仍然是一个不可协商的步骤。预期短路电流变化很大。它们的范围通常从小型子面板中的 5kA 到主变压器附近的 100kA 以上。 IEEE 141-1993 等行业框架提供了可靠的计算方法。
您必须了解分断能力额定值之间的技术区别。 Icu代表极限短路分断能力。在 Icu 处跳闸的设备将成功清除故障，但随后必须更换。 Ics 代表服务短路分断能力。在 Ics 限值内运行的断路器会清除故障并继续正常运行。对于任务关键型工业节点，我们强烈建议指定 Ics 等于 Icu 的 100% 的设备。
额定电压决定了关键的安全界限。工作电压 (Ue) 与您设施的日常运行电压相匹配。绝缘电压 (Ui) 的排名要高得多。它对于计算面板内部的安全爬电距离和间隙距离仍然至关重要。脉冲耐受电压 (Uimp) 测量器件对严重瞬态浪涌的抵抗力。制造商使用标准 1.2/50μs 闪电波形对此进行测试。
热磁装置仍然是强大且经济高效的解决方案。他们使用加热双金属片来控制逐渐的热过载。专用电磁铁可处理即时短路。然而，它们缺乏精确的数字调节能力。

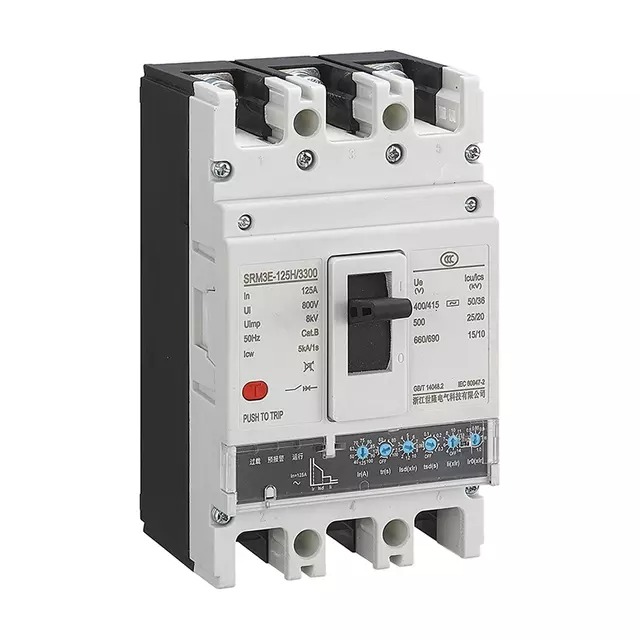

电子脱扣单元提供先进的微处理器控制。它们提供可调节的 LSI（长时间、短时间、瞬时）设置。我们建议升级到电子单元以适应复杂的混合负载环境。它们保证了精确的系统协调并更容易集成到现代设施网络中。
了解 如何为工业面板 外壳选择 mccb，首先要将跳闸曲线与负载类型进行匹配。错误的曲线会导致错误跳闸。
标准工业负载（C 型）： 这些装置在额定电流的 5 至 10 倍之间跳闸。它们非常适合标准商业感应负载和标准照明电路。
高浪涌负载（D 型和 K 型）： 这些负载在额定电流的 10 到 20 倍之间跳闸。大型电机、重型 HVAC 装置和工业变压器会产生大量启动电流。这些重负载会错误地触发标准 B 或 C 曲线。
敏感基础设施（Z 型）： 这些装置仅在额定电流的 2 到 3 倍时跳闸。设施专门为高度脆弱的 IT 基础设施和精密医疗设备指定它们。
跳闸曲线类型 | 跳闸电流范围 | 典型工业应用 | 敏感度等级 |
|---|---|---|---|
B型 | 3 至 5 倍输入 | 电阻负载、加热器、基本照明 | 高的 |
C型 | 5 至 10 倍英寸 | 一般感应负载、小型电机 | 中等的 |
D型/K型 | 10 至 20 倍输入 | 变压器、重型起重机、大型暖通空调 | 低（高浪涌容限） |
Z型 | 2 至 3 倍英寸 | 数据中心、医疗成像设备 | 非常高 |
IEC 60947-2 标准概述了严格的选择性协调规则。 “完全选择性”确保在任何故障情况下仅特定下游断路器跳闸。上游断路器可以安全地忽略故障，使工厂的其余部分保持在线。 “部分选择性”仅保证协调达到指定的电流限制。一旦故障超过此限制，两个断路器都会跳闸，从而导致更大的电力损失。
级联提供了一种极具成本效益的工程替代方案。也称为后备保护，它使用强大的上游 MCCB 来吸收和限制峰值故障电流。该策略允许您安全地安装具有较低分断能力的较便宜的下游断路器。上游单元有效地屏蔽了较小的设备。
大多数工程师默认使用 3 极断路器来实现平衡三相系统。三个主导体完美地处理所有电流。然而，4 极断路器在 TN-S 或 TT 接地系统中完全强制使用。中性线上的高谐波失真会产生危险的隐藏过载。第四极直接测量和保护中性线，防止严重的面板火灾。
环境现实严重影响电气性能。计算正确的mccb 降额系数 工业环境下 可防止突然断电。制造商通常在 40°C 下校准热磁断路器。环境温度高于此特定阈值会导致内部双金属片升温更快。因此，断路器在低于其官方额定电流时跳闸。
高海拔带来了另一个严酷的操作限制。海拔 2000 米以上的安装需要严格的双重降额。空气稀薄会降低对流冷却效率。它还降低了整体介电耐受能力。您必须降低热承载能力和最大额定电压以维持安全操作。
断路器的安全性取决于其端子连接。请查阅可靠的 在最终确定面板布局之前，终端协调非常重要。物理电缆尺寸必须与断路器的端子接线片容量完美匹配。 mccb 电缆尺寸和选择指南。
您还必须仔细调整电线绝缘温度额定值。例如，将额定温度为 90°C 的电线连接到额定温度仅为 75°C 的端子就违反了规范。您必须根据较低的 75°C 额定值计算最大载流量，以防止端子严重过热。
成功的采购需要严格的评估。按照这个简明的 mccb 选择步骤，工程师 可以消除错误：
确认您所在地区的运行电压和频率参数。
根据连续电流确定断路器的尺寸，同时严格添加 125% 的裕量。
确定最坏情况下的短路容量，重点关注 Ics 额定值。
选择与您的确切负载类型（C、D 或 Z）相匹配的特定跳闸曲线。
计算温度和海拔高度的环境降额系数。
验证物理面板安装、间隙规则和必要的配件（例如分励脱扣器）。
我们强烈反对简单地购买最便宜的合规单位。平衡您的初始购买价格与长期运营绩效。重点关注更高 Ics 评级所产生的积极投资回报率。电子脱扣单元通过精确隔离故障来防止代价高昂的工厂停机。预测性维护功能可确保现代设施安全高效地运行。
评估指标 | 基本规格 | 高级 ROI 规范 |
|---|---|---|
分断能力 | 仅匹配 Icu | Ics 等于 Icu 的 100% |
出行科技 | 固定热磁 | 可调电子大规模集成电路 |
系统选择性 | 部分选择性 | 全面选择性整合 |
有效的 配电 MCCB 选择指南 依赖于平衡核心电气理论与物理设施现实。您不能简单地从机器上读取安培数并购买匹配的断路器。真正的保护需要评估故障容量、环境限制和整个系统协调。
请记住这些最后的要点。始终将连续负载计算基于 125% 规则。将 Ics 评级优先于标准 Icu 指标，以确保关键基础设施的稳定性。最后，在处理复杂的混合负载环境时，请使用电子微处理器脱扣单元。我们鼓励您咨询有执照的电气工程师或使用官方制造商选型软件。验证最终的短路计算可以防止危险的操作错误。
答：保护主馈线时，优先考虑电缆载流量。 MCCB 必须保护线套免于过热，而不是仅仅关注端点设备。确保断路器的额定电流永远不会超过已安装的馈电电缆的安全承载能力。
答：交流电自然会经过一个“过零”点，这有助于熄灭电弧。直流电完全没有这种过零现象。因此，直流塑壳断路器需要专门的磁力灭弧室来安全地拉伸和断断连续电弧。在直流太阳能系统中使用交流断路器会造成严重的火灾危险。
答：设施应每年进行基本的目视检查和机械切换，以防止内部机构卡住。对于关键基础设施，每三到五年进行一次主要注入测试。这验证了电子脱扣单元和热磁传感器是否在指定的故障阈值下精确运行。
答：标准 NEC 规则将断路器限制为连续负载运行超过 3 小时的 80% 容量。如果断路器及其封闭面板都经过特定的组装测试，则只能以 100% 的连续额定值使用断路器。在应用 100% 连续评级之前，请务必验证制造商标签。
