指定室外电气外壳需要平衡环境危害与结构完整性。当电气元件在户外发生故障时，根本原因很少源于元件本身。进水、紫外线退化、极端温度波动和物理篡改是造成系统过早故障的主要原因。这些漏洞会造成严重的安全隐患，包括短路和电弧闪光，同时使操作员面临违规处罚。

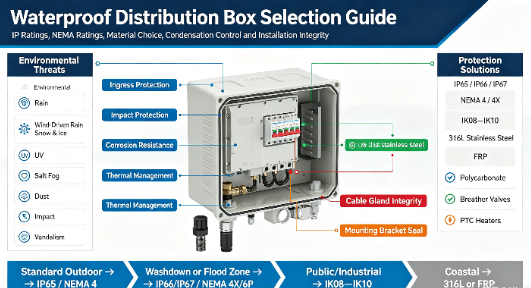

选择 防水配电箱 需要一个结构化的、以工程为主导的框架。外壳规格不足会导致水分积聚和设备退化。过度指定会浪费不必要的保护层的资本支出。评估环境严重性、材料科学、内部配置和国际保护标准，确保所选外壳在其整个使用寿命期间保持其工厂密封。
防护等级决定了可行性：IP65/NEMA 4 是户外使用的基准，但高压冲洗或浸没风险需要 IP66/IP67 或 NEMA 4X/6P。
在恶劣环境中，材料胜过设计：紫外线照射、沿海盐度和化学物质的存在决定了材料的选择——从经济高效的聚碳酸酯到高弹性的 316L 不锈钢。
热管理是不容协商的：完美密封的防水配电箱可以吸收热量和湿气；需要通气阀和气候控制来防止内部冷凝。
物理安全和抗冲击性问题：室外外壳需要 IK 冲击等级和坚固的锁定机制，以防止未经授权的访问和破坏。
安装决定最终完整性：指定不当的电缆密封套、顶部入口导管布线或不正确的安装硬件将立即损害工厂 IP/NEMA 等级。
目录
室外机柜的选择首先要了解安装环境。雨、风、雪、紫外线照射、温度变化和腐蚀性物质都会影响外壳性能。沿海地区、工业场地和高温场所可能需要更坚固的材料和更高的保护级别，以确保长期可靠性。
在评估室外安装时，要考虑的不仅仅是正常的天气条件。风雨可以考验密封性能，而雪和冰可能会影响外壳结构和运动部件。强烈的阳光和紫外线照射会加速材料老化，盐或化学品会导致腐蚀，影响最终的外壳选择。
环境因素 | 现场测量/观察 | 对外壳选择的影响 |
|---|---|---|
太阳辐射（紫外线） | 每天直射阳光时数 | 需要紫外线稳定的塑料或金属；影响热负荷。 |
沉淀 | 降雨强度、积雪、洪水风险 | 规定 IP/NEMA 等级（例如，洪水区域为 IP67）。 |
腐蚀剂 | 靠近海洋、化工厂、路盐 | 需要316L不锈钢或FRP材料。 |
温度波动 | 昼夜温差 | 高增量会导致冷凝，需要通气阀。 |
室外外壳必须考虑故意破坏、意外撞击和未经授权的访问等风险。靠近道路、公共区域和工业设备的位置需要更坚固的材料、安全的锁和抗冲击的设计。多点锁定系统、加固结构和防篡改设计等功能有助于保护电气元件。
电气外壳必须符合相关安全标准，以确保可靠运行。 NEC 第 314 条和 IEC 61439 等标准定义了安装空间、接地和结构设计的要求。具有 UL、CSA 或 CE 等标志的认证产品可提供经过验证的保护性能，并降低操作过程中的安全风险。
IEC 60529 标准建立了入口防护 (IP) 评级系统，普遍用于对防止固体物体和水侵入的防护等级进行分类。第一个数字表示对固体颗粒的防护，范围从 0（无防护）到 6（防尘）。对于户外应用，第一个数字必须为 6，以防止敏感电子设备上积聚灰尘，从而导致过热和短路。
第二个数字定义了进水保护。要求 防水配电箱 第二位数字至少为 5（防止低压水射流）。升级至 IP66 可确保抵御汹涌的海浪和高压水射流。 IP67 允许暂时浸入一米深 30 分钟，而 IP68 表示在制造商指定的条件下连续浸没。我们为任何容易积水的地面安装指定 IP67。
NEMA 250 定义了北美的外壳保护标准。与IP等级相比，NEMA还考虑了耐腐蚀性、垫片耐用性和施工质量等因素。 NEMA 3R 提供基本的户外保护，而 NEMA 4 提供更强的防雨和喷水保护。 NEMA 4X 增加了海洋和化学环境的耐腐蚀性。
IK 等级根据 IEC 62262 衡量外壳的抗机械冲击能力。等级范围从 IK00 到 IK10，其中 IK10 提供最高的冲击保护。室外和工业外壳通常需要 IK08-IK10 保护，以防止工具、碎片和意外撞击造成的损坏。
IP 和 NEMA 等级以不同的方式评估外壳保护。 IP等级主要关注防尘和防水，而NEMA还包括腐蚀防护、结冰和外壳结构要求。 IP66 等级并不总是等于 NEMA 等级，因此应根据安装环境检查这两个标准。
标准 | 防水等级 | 固体/防尘保护 | 额外的环境测试 |
|---|---|---|---|
IP65 | 低压水射流 | 防尘 | 没有任何 |
IP66 | 高压水射流 | 防尘 | 没有任何 |
NEMA 4 | 软管引导水 | 风吹尘埃 | 结冰、垫圈老化 |
NEMA 4X | 软管引导水 | 风吹尘埃 | 耐腐蚀、结冰 |

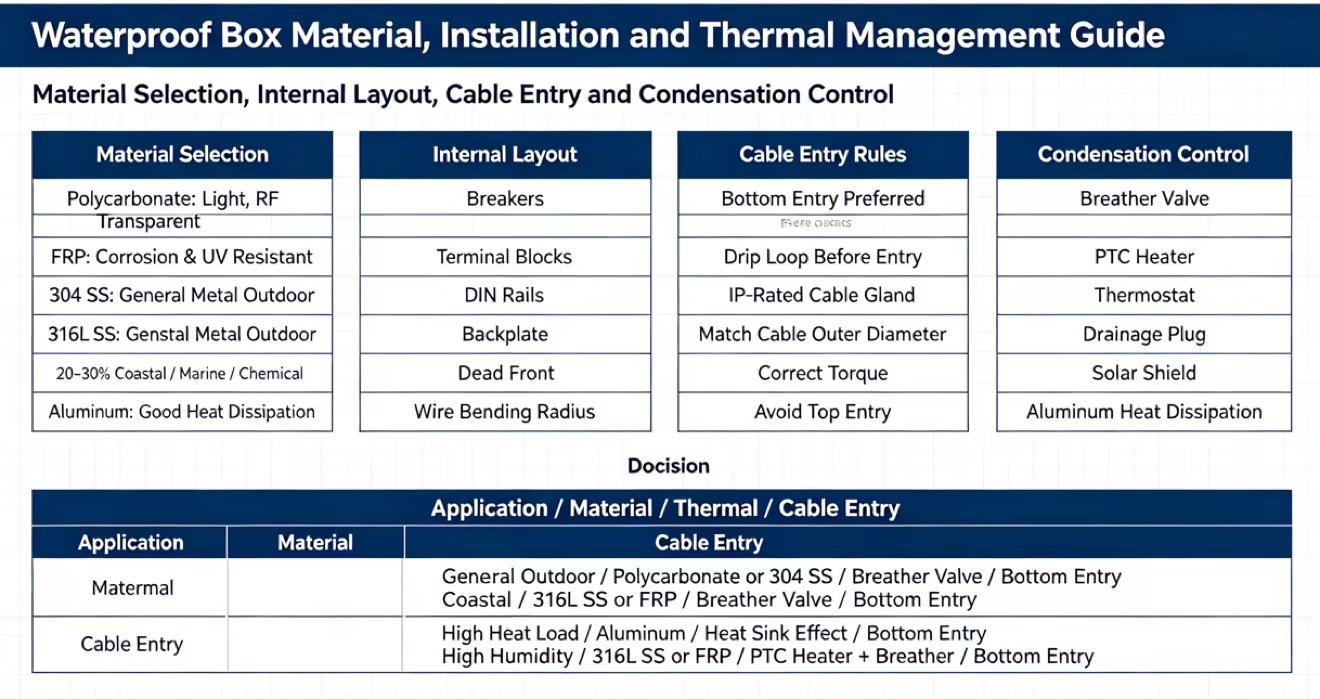

聚碳酸酯外壳为户外应用提供了轻质且经济高效的解决方案。与 ABS 相比，紫外线稳定的聚碳酸酯具有更好的耐阳光、耐冲击和耐气候老化性能。其射频透明度还使其适用于安装在外壳内的物联网设备、无线传感器和通信设备。
FRP 外壳结合了玻璃纤维的强度和聚酯树脂的耐用性。它们具有优异的耐腐蚀性，适用于化工厂、废水处理设施和农业环境。 FRP 还可以很好地处理温度变化，同时保持良好的冲击保护和射频信号性能。
金属外壳具有高强度、安全性和抗冲击性。粉末涂层碳钢适用于一般户外使用，但依赖涂层保护来防止腐蚀。不锈钢提供更好的耐用性，304不锈钢用于普通环境，316L不锈钢用于沿海或盐分暴露区域。金属外壳会阻挡无线信号，并且可能需要外部天线。
铝制外壳为工业应用提供了坚固而轻便的选择。它们的自然氧化层具有耐腐蚀性，而出色的导热性有助于消除电源和 VFD 等内部组件的热量。它们非常适合需要轻型安装和改进热管理的应用。
适当的外壳尺寸可以防止过热并提高维护效率。计算所有内部组件、接线和电缆弯曲区域所需的空间。避免选择仅适合当前设备的外壳。保留 20-30% 的额外空间以便将来扩展、改善气流并减少散热问题。
内部安装设计影响安装灵活性和安全性。钢背板提供强大的支撑和接地选项，而绝缘板有助于防止不必要的电接触。 DIN 导轨简化了断路器和控制设备的安装。封闭式前面板可覆盖带电部件，同时允许操作控制装置，从而提高操作员的安全性。
门设计影响保护、维护和可见性。实心门可以更好地防止紫外线照射和物理损坏，但需要打开外壳进行检查。透明窗口允许操作员在不打开盒子的情况下检查仪表和指示器。窗户密封系统必须保持与外壳相同的 IP 防护等级。
完美密封的 防水配电箱 可捕获含有特定量水蒸气的空气。当夜间环境温度下降时，外壳壁会迅速冷却。如果内部温度低于露点，捕获的蒸汽会在外壳壁和部件上凝结成液态水，从而导致短路和腐蚀。我们在现场安装中经常看到这种情况，工程师假设密封的盒子内部会保持干燥。
缓解这一物理问题需要主动或被动热管理。 IP 级通气阀可实现压力均衡和湿气逸出，同时阻止液态水进入。在温度波动剧烈的环境中，安装防冷凝 PTC 加热器可以使内部空气温度保持在露点以上。排水塞可以安装在外壳的最低点，以排出积聚的湿气，前提是它们保持所需的 IP 等级。
热挑战 | 推荐解决方案 | 对 IP 等级的影响 |
|---|---|---|
内部凝结 | IP 级呼吸阀/PTC 加热器 | 如果指定正确，可保持 IP66/IP67。 |
内部热负荷高 | 被动式散热器/铝制外壳 | 无影响（密封系统）。 |
极端太阳能负荷 | 遮阳罩/遮阳篷 | 无影响（外部添加）。 |
底部积水 | IP等级排水塞 | 保持 IP 等级，同时允许重力滴落。 |
电缆入口点是室外机柜中最常见的漏水源。不正确的安装，尤其是顶部入口布线，会使水沿着电缆流动并进入盒子。始终使用带有适当电缆密封套和滴水环的底部入口安装，以保持外壳的防水等级。
主要安装步骤：
选择密封套之前测量电缆直径。
使用具有同等或更高 IP 防护等级的电缆密封套。
在外壳底部安装入口孔。
确保密封圈正确定位。
根据制造商的规格拧紧接头。
安装方法必须保持外壳的防水结构。直接穿过外壳钻孔可能会产生泄漏点并损坏 IP 保护。使用外部支架、盲螺母或工厂安装系统来固定盒子，而无需打开密封区域。建议使用不锈钢硬件，以防止腐蚀并延长使用寿命。
可靠的锁定系统可保护设备并有助于保持均匀的垫圈压力。小型外壳可以使用标准闩锁，但较大的盒子需要多点锁定系统以防止门变形和漏水。室外锁还应能抵抗腐蚀、冰冻和未经授权的访问。
垫圈对于保持防水性能至关重要。随着时间的推移，紫外线照射、温度变化和压缩会降低密封能力。定期检查垫圈、铰链和锁，并使用制造商认可的零件更换损坏的密封件，以保持原有的 IP 防护等级。
审核安装地点以记录特定的环境危害，包括紫外线指数、极端温度和腐蚀性元素。
根据 NEC 电线弯曲规则计算内部空间要求，并添加 20% 的缓冲区用于热管理。
指定底部入口电缆布线并采购与机柜保护层相匹配的 IP 级电缆密封套。
请查阅制造商技术数据表来验证第三方认证，而不是依赖自我报告的评级。
答：IP65 可防止来自任何方向的低压水射流，使其适合标准的雨淋环境。 IP67 提供更紧密的密封，使外壳能够承受暂时浸入一米深的水中 30 分钟。易发生洪水的区域或靠近地面且发生积水的设施需要 IP67。
答：NEMA 3R 提供基本的防护，防止降雨、雨夹雪和外部结冰。然而，它不能防止风雨、灰尘或软管引导的水。对于遭受恶劣天气或冲洗的完全暴露的室外安装，强烈建议使用 NEMA 4 或 NEMA 4X 外壳。
答：IK 等级 (IEC 62262) 衡量外壳对外部机械冲击的抵抗力，范围从 IK00 到 IK10。对于公共或工业区域的户外盒子，IK08 至 IK10 等级对于防止故意破坏、碎片飞扬或意外碰撞导致盒子破碎和暴露带电电气元件至关重要。
答：当内部温度低于露点时就会发生冷凝。通过安装 IP 级通气阀来平衡压力并允许水分逸出，可以防止这种情况发生。在温度波动剧烈的环境中，安装由恒温器控制的小型 PTC 空间加热器，以保持内部空气温度高于露点。
答：沿海环境使外壳暴露在高度腐蚀性的盐雾中。 316L 级不锈钢因其钼含量而成为首选，可抵抗氯化物点蚀。另外，玻璃纤维增强聚酯 (FRP) 具有出色的自然耐腐蚀性，而且比不锈钢的重量和成本更低。
答：如果管理得当，钻孔本身并不会使评级失效。仅当安装的电缆密封套、导管集线器和应力消除装置具有与盒子相同或更高的 IP 等级时，才能维持 IP 等级。它们必须按照制造商的精确扭矩规格安装，最好穿过底部。
答：垫片的使用寿命取决于材料和环境暴露程度。聚氨酯 (PUR) 和 EPDM 垫圈的使用寿命通常为 5 至 10 年，而高级硅胶的使用寿命则更长。极端温度循环、直接紫外线照射和持续高压压缩会加速降解，需要定期检查和更换以保持防水密封。
