选择正确的电路保护装置决定了任何配电系统的安全性、可靠性和规范合规性。指定错误的断路器类型会导致严重的现场后果。指定不足会带来灾难性设备故障、电弧闪光和设施火灾的风险。过度指定会浪费宝贵的面板空间并使安装复杂化。工程师和设施经理必须评估负载要求、故障电流水平、系统选择性和环境因素，以做出基于证据的选择。本指南提供了评估技术框架 MCCB 与 MCB选项的 ，以确保在各种安装环境中提供最佳保护。我们将检查连续负载限制、中断容量和物理集成要求。
电流容量限制：MCCB 严格设计用于较低电流应用（通常高达 125A），而 MCCB 则可处理重载负载（高达 2500A 或更高）。
分断额定值：MCCB 提供显着更高的短路分断能力（高达 100kA+），因此必须在具有高预期故障电流的电源附近使用。
跳闸可调性：与具有固定跳闸设置的 MCB 不同，现代 MCCB 具有可调节的热磁或电子跳闸单元，以实现精确的系统协调。
电压和直流功能：MCCB 设计用于处理更高的工作电压（高达 1000V 交流/1500V 直流），这使得它们对于可再生能源和重工业应用至关重要。
标准合规性：MCB 通常符合 IEC 60898（家用/轻型商用）或 IEC 60947-2，而 MCCB 严格遵守更严格的工业应用 IEC 60947-2 或 UL 489 标准。
目录
微型断路器 (MCB) 是一种紧凑型机电设备，旨在保护低电压、低电流电路免受过载和短路的影响。您通常会在最终配电板中找到这些设备，保护各个分支电路。它们使用简单、高度可靠的双机制系统进行操作。双金属片在持续过载条件下弯曲以提供热保护。电磁线圈对大量电流尖峰立即做出反应，以提供磁保护。
MCB 的定义特征是其固定跳闸性质。制造商预先校准了跳闸阈值，这意味着不可能进行现场调整。这种设计使装置保持紧凑且高度标准化。 MCB 采用模块化 DIN 导轨安装系统。电工可以将它们快速安装到配电盘中，从而促进快速安装和直接更换。内部灭弧室相对较小，专门设计用于熄灭标准分支电路故障产生的低能量电弧。

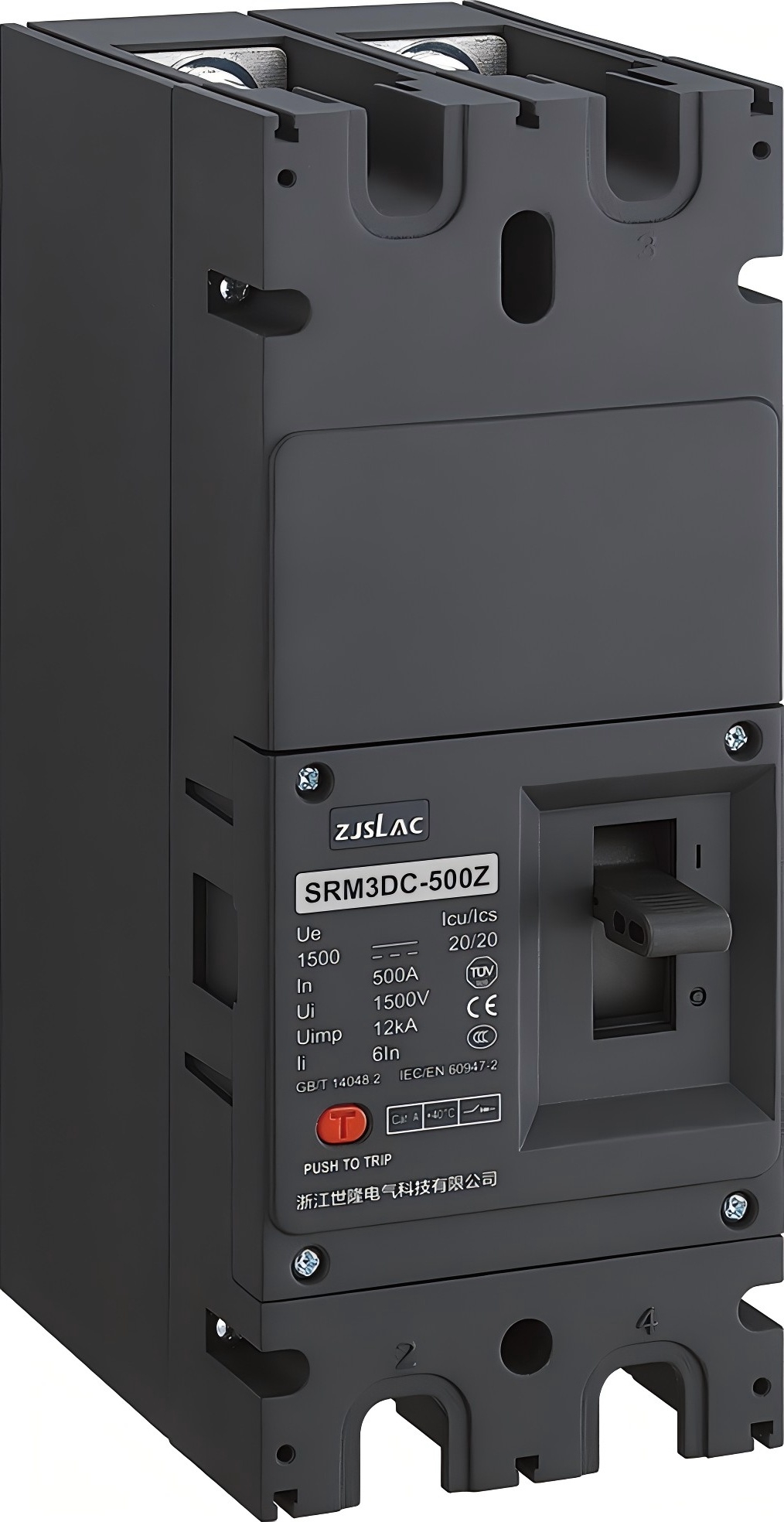

塑壳断路器 ( MCCB ) 用作重型保护装置，封装在耐用的模制绝缘材料（通常为热固性塑料或玻璃聚酯树脂）中。这种坚固的外壳提供卓越的介电强度和机械稳定性。它允许断路器安全地中断大量故障电流而不会解体。工程师将这些设备指定用于主电源、重型机械和大型商业配电板。
与微型断路器不同，这些断路器提供了巨大的灵活性。许多装置都具有可互换的脱扣装置。您可以升级或修改保护参数，而无需更换整个断路器框架。它们支持先进的保护功能，包括可调节的过载设置、可定制的短路时间延迟和集成接地故障传感。这种适应性使它们对于需要精确协调的复杂电网来说是不可或缺的。内部组件包括大量的铜触点和广泛的灭弧室，旨在拉伸、冷却和消散高能等离子体。

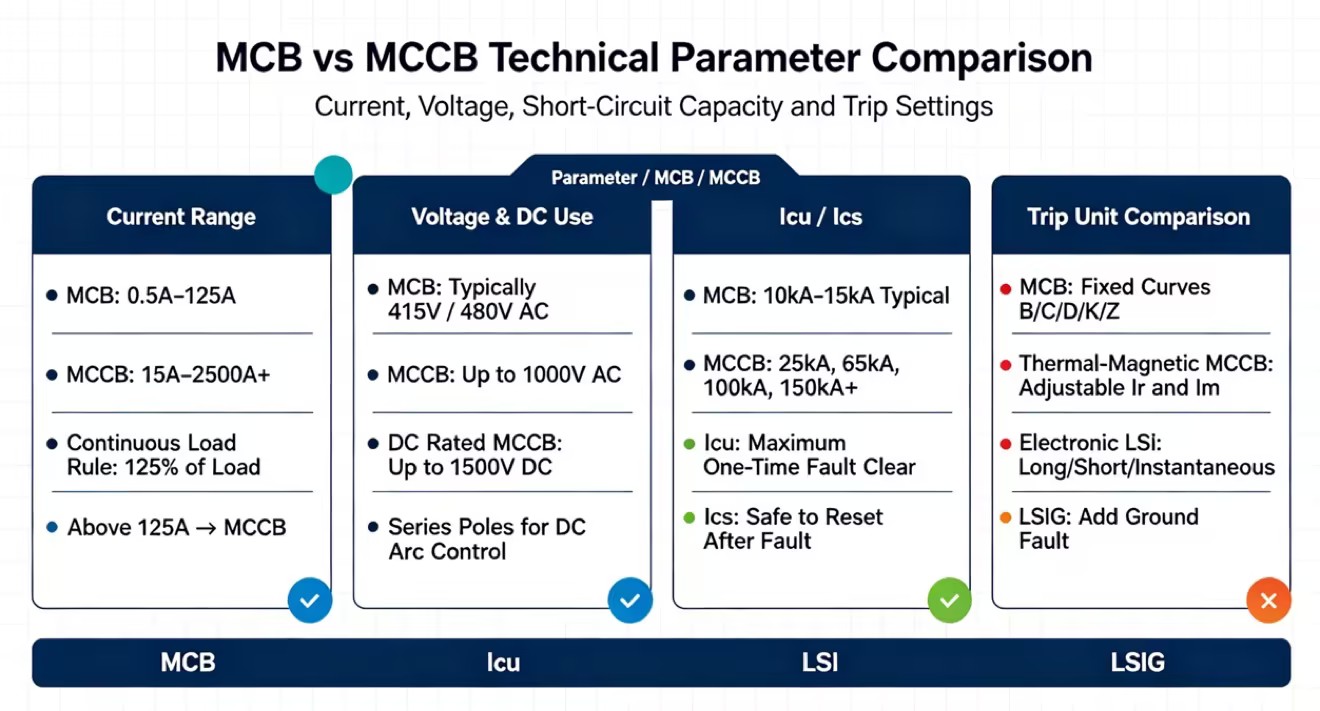

这两种器件之间最直接的区别是它们的工作电流范围。 MCB 是严格意义上的低电流设备。标准框架尺寸范围为 0.5A 至 125A。这使得它们非常适合照明电路、标准墙壁插座和小型单相电机。塑壳断路器覆盖范围广泛，从 15A 左右开始，直至 2500A 或更高。它们弥补了分支电路保护和主开关设备中使用的大型空气断路器之间的差距。
连续负载计算决定了任一设备的基线要求。电气规范通常要求断路器的尺寸为连续负载的 125%。如果计算出的子面板连续负载为 150A，则 MCB 立即被取消资格。您必须指定更大的塑壳设备。准确的负载分析可防止误跳闸，并确保内部触点在正常运行期间不会过热。高安培负载在端子连接处产生大量热量，需要模制外壳框架具有更大的接线片尺寸和卓越的散热能力。
规格 | 微型断路器 (MCB) | 塑壳断路器 (MCCB) |
|---|---|---|
连续电流（In） | 0.5A至125A | 15A至2500A+ |
可用的框架尺寸 | 标准化 DIN 型材 | 多种框架尺寸（100A、250A、400A、800A等） |
端子接线片容量 | 最大 50mm² (1/0 AWG) | 每相多达多个 500 kcmil 导线 |
散热 | 低到中等 | 高（专为重型连续负载而设计） |
电压要求是选择断路器时的一个重要因素。 MCB 通常用于低压交流系统，而 MCCB 支持更高电压应用和更大的工业网络。对于太阳能、电池存储和电动汽车充电等直流系统，需要专门的直流额定断路器，因为直流电弧更难安全中断。
短路容量决定了断路器可以安全中断多少故障电流。 MCB 适用于低故障电流环境，而 MCCB 则为工业应用提供更高的分断能力。选择正确的断路器需要计算可用的故障电流，以确保电气故障期间的安全运行。
MCB 使用 B、C 和 D 型等固定跳闸曲线，使其适用于具有可预测电流特性的标准负载。 MCCB 提供可调跳闸设置，使工程师能够控制过载和短路保护。这种灵活性有助于提高系统协调性并更准确地保护复杂的工业设备。
脱扣单元类型 | 可调特性 | 最佳应用 |
|---|---|---|
固定热磁 (MCB) | 没有任何。工厂根据特定曲线（B、C、D）进行校准。 | 照明、插座、小静载荷。 |
可调热磁 | 可调节热拨盘 (Ir) 和磁拨盘 (Im)。 | 标准工业馈线，基本电机保护。 |
电子（大规模集成电路） | 长时、短时和瞬时拾取/延迟的精确数字设置。 | 主总机，复杂的协调方案。 |
带接地故障的电子设备 (LSIG) | 添加可调节接地故障拾取和延迟设置。 | 关键基础设施、数据中心、医院电源。 |
极数取决于电力系统和应用要求。 MCB 有 1P、2P、3P 和 4P 版本，适用于住宅和轻型商业电路。 MCCB 主要用于工业电力系统、大型电机和重型设备的 3P 和 4P 配置。正确的极选择可确保适当的隔离和安全的电路保护。
MCB 采用紧凑的 DIN 导轨设计，非常适合面板空间有限的应用。 MCCB 由于具有更高的电流容量和更大的电缆，因此需要更大的安装空间和更强的面板安装。为了在故障情况下安全处理热量和电弧能量，还需要适当的间隙。
MCB 适用于住宅建筑、商业分支电路、照明系统、小型电器和低功率设备。它们在负载稳定且短路水平相对较低的情况下提供简单可靠的保护。其紧凑的 DIN 导轨设计也使安装和更换快捷方便。
MCCB 专为更高功率应用而设计，例如主馈线、工业机器、大型 HVAC 系统和商业配电。它们提供更高的额定电流、更强的故障保护和可调节的跳闸设置。 MCCB 还非常适合需要高级协调、远程监控或与楼宇管理系统集成的系统。
MCB 专为基本电路保护和偶尔操作而设计。频繁开关会磨损其内部机构和触点。 MCCB 使用更坚固的外壳、更大的组件和耐用的触点材料，使其能够处理更高的负载和更多的机械操作。它们适用于主电力系统和要求苛刻的工业应用。
MCB 通常在发生故障时直接更换，因为它们是密封的并经过工厂校准。塑壳断路器需要定期检查和测试，以确保可靠的保护。维护可能包括跳闸测试、接触检查和绝缘测试，特别是对于故障可能导致严重停机的高电流系统。

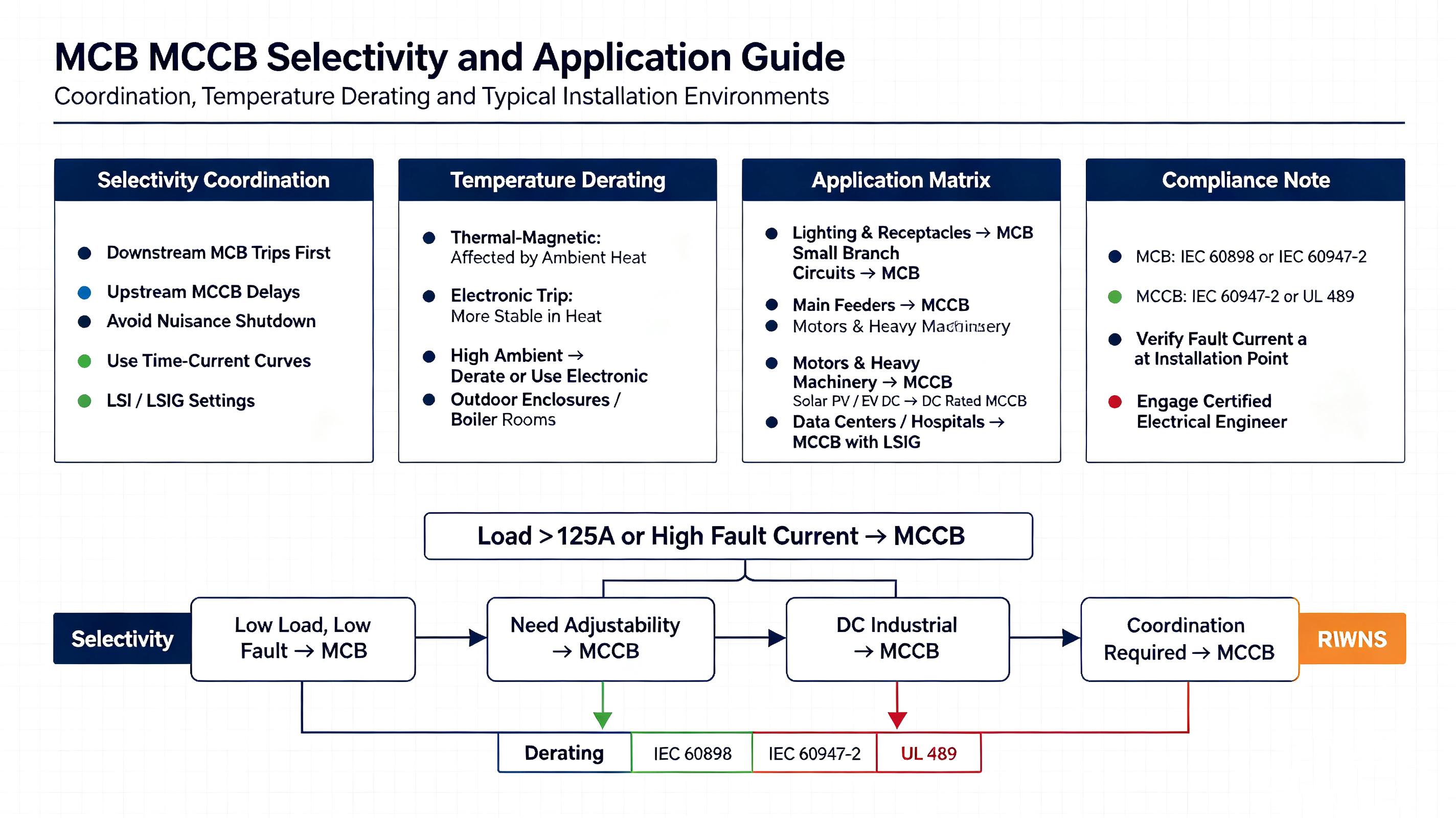

适当的协调可以防止不必要的停电。当发生故障时，最接近问题的断路器应首先跳闸，而上游断路器保持活动状态。 MCCB 中的可调节跳闸设置和时间延迟有助于创建此保护序列。这使得系统能够快速隔离故障，同时保持设施的其余部分运行。
断路器可能会受到周围温度的影响。传统的热磁断路器在炎热环境中可能会过早跳闸，因为热量会改变双金属片的响应。对于极端条件，电子脱扣单元通过直接测量电流并减少与温度相关的误差来提供更稳定的保护。
现代电气系统通常需要远程监控和控制。 MCB 提供基本状态功能，而 MCCB 支持分励脱扣器、欠压脱扣器和电机操作器等高级配件。这些功能允许远程操作、紧急关闭以及与智能建筑系统集成。
选择正确的标准可确保电气安全和可靠运行。 MCB 通常用于遵循 IEC 60898 等标准的住宅和轻型商业应用。工业系统需要更强大的保护装置，以满足 IEC 60947-2 或 UL 489 等标准，以适应更高的故障级别和苛刻的环境。
这两种保护装置之间的选择取决于严格的工程限制。连续负载要求、预期故障电流、环境条件以及系统协调需求构成了您选择的技术界限。了解这些参数可确保您的配电系统保持安全、可靠且符合规范。
在筛选设备时，请应用严格的逻辑树。对于 125A 以下的最终分支电路，默认使用微型断路器，故障级别较低（10kA 以下），其中固定跳闸曲线可提供足够的保护。升级为用于主馈线、负载超过 125A、高故障电流区域、高压/直流应用或需要精确跳闸可调性和远程操作时的塑壳断路器。
要推进您的项目规范，请执行以下步骤：
查阅设施单线图以绘制所有上游和下游保护装置。
计算特定面板安装点处的准确预期短路电流，以确定所需的 Icu 额定值。
评估安装环境的环境温度，以决定选择热磁脱扣器还是电子脱扣器。
使用协调软件运行正式的选择性研究，以确保下游设备在上游电源之前跳闸。
与经过认证的电气工程师合作，最终确定断路器规格并验证代码合规性。
答：虽然在面板空间和安装硬件允许的情况下技术上是可行的，但通常没有必要。仅当电路的连续负载增加到超过 125A 或面板上的预期故障电流增加到超过微型断路器的安全中断额定值时，才应进行此升级。
答：标准微型断路器的最大电流通常为 63A、100A 或 125A，具体取决于具体制造商和产品线。如果您的连续负载计算超过 125A，则必须转换为模制外壳框架，以确保安全且合规的操作。
答：标准交流断路器无法安全地中断直流电弧。虽然存在用于小型住宅太阳能电池阵列的专用直流额定微型断路器，但大容量公用事业太阳能光伏和电池存储系统需要专门设计的能够处理高达 1500V 直流电压的直流额定塑壳断路器。
答：是的。塑壳断路器，特别是带有电子跳闸装置的高电流型号，需要定期进行初级或次级注入测试和机械演习，以确保可靠性。微型断路器通常被认为是免维护的，发生故障时只需更换即可。
答：热磁装置使用物理双金属片和电磁线圈来检测过载和短路。电子单元使用电流互感器和微处理器来进行高精度电流感应。电子装置具有广泛的可调节性，并且不受环境温度波动的影响。
答：如果计算出的面板故障电流超过 10kA 至 15kA，微型断路器可能无法安全地清除故障，从而可能导致爆炸或火灾。这就要求使用具有更高 Icu 额定值的塑壳断路器来安全地中断大电流。
