现代商业和工业设施不断提高的功率密度要求将传统布线架构推向了物理和热极限。设施经理和电气工程师面临着传统布线带来的复杂挑战。我们发现，在安装或改造过程中，长时间运行会出现过大的电压降、复杂的故障追踪、巨大的空间占用以及高劳动时间。从传统的重电缆设计过渡到实心导体架构，为优化空间和提高热效率提供了可测量的途径。本指南评估了的技术和操作优点。 为现代电源布线指定我们探索集成这些组件如何改变设施的电气基础设施。您将了解这些系统如何简化 母线 低压配电系统 ，以确保可靠、可扩展和安全的能源输送，而不受捆绑电线的限制。
卓越的电气效率：母线提供低阻抗路径，最大限度地减少功率损耗，保持一致的电压水平，并减少复杂网络中的相位不平衡。
集中简化：作为中央电源中心，母线整合了多个导体，从而大大简化了复杂的电气原理图并减少了物理占地面积。
加速安装和模块化：预制母线槽系统可降低劳动力成本，并在设施扩建期间实现快速的几何灵活性。
增强的安全性和热管理：与捆绑电缆相比，带有工程外壳的实心金属导体可提供卓越的散热性能和更高的短路承受能力。
目录
现代设施需要可靠、灵活的配电系统来支持连续运行。母线在变压器、开关设备和设备之间提供稳定的连接，同时处理高电流负载，具有更低的能量损耗、更高的安全性和更容易的未来扩展。
母线用集中配电系统取代了多条电缆线路。这降低了布线复杂性，节省了空间，并使故障检测、维护和未来升级更加高效。

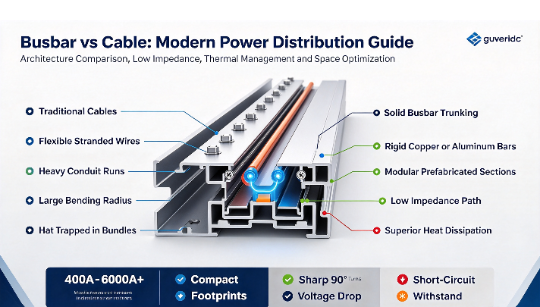

电缆使用柔性绝缘电线，而母线使用刚性铜或铝导体。对于高电流应用，与复杂的电缆系统相比，母线需要更少的空间、简化安装并提供更好的性能。
特征 | 传统布线 | 实心线槽系统 |
|---|---|---|
物理结构 | 具有厚聚合物绝缘层的柔性绞线 | 带环氧涂层的刚性实心金属棒（铜/铝） |
安装方法 | 穿过导管，多个接线片端接 | 使用剪切头螺栓对模块化预制型材进行螺栓连接 |
空间要求 | 高（需要大托盘和宽弯曲半径） | 低（可以进行紧凑、急直的直角转弯） |
散热 | 差（热量滞留在束和 PVC 导管中） | 优秀（高表面积，挤压铝散热器） |
理想电流强度 | 400A以下 | 400A 至 6000A+ |

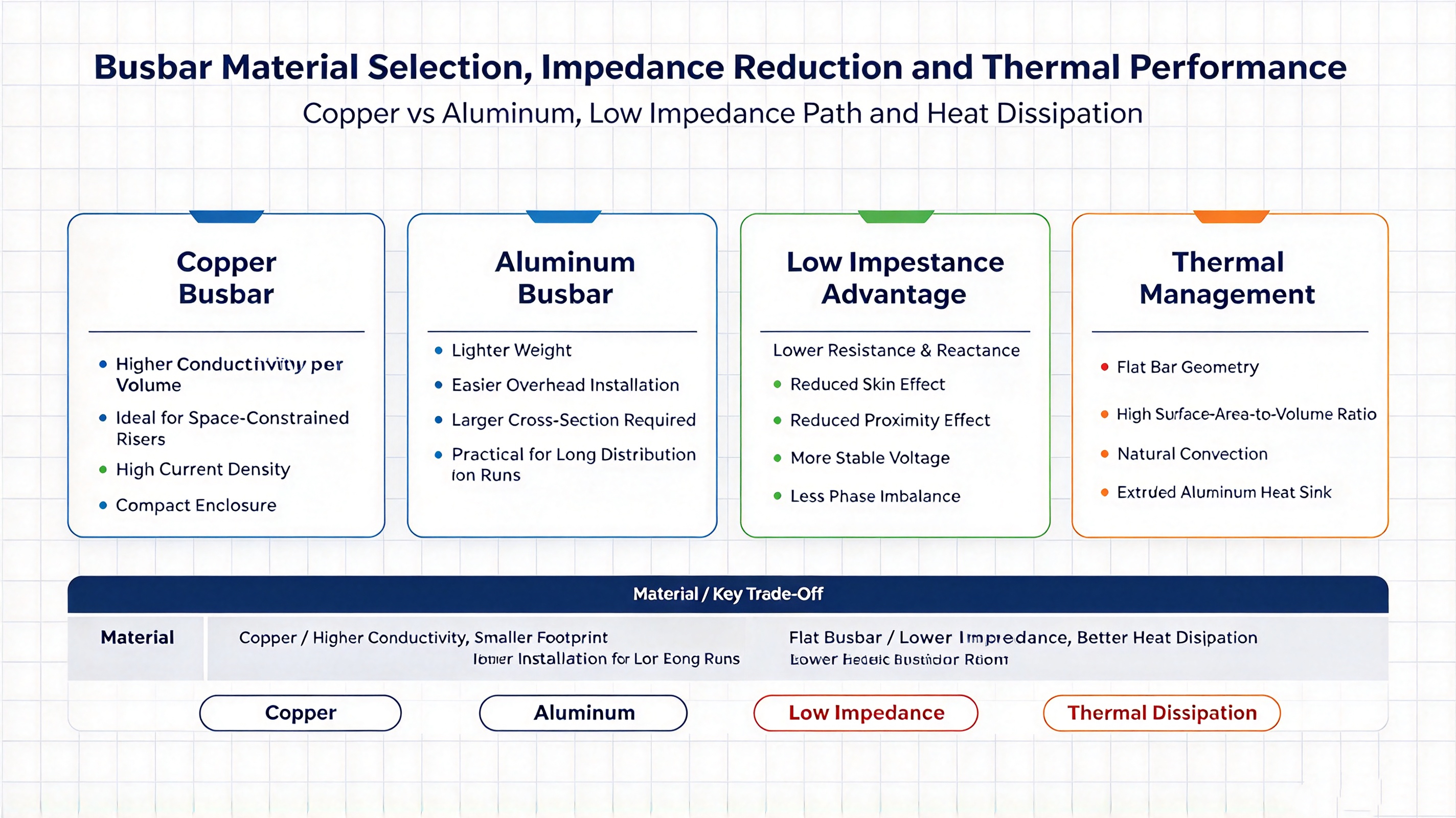

铜提供更高的导电率，并在更小的空间内支持更多的电流，使其适合紧凑的电气室和高密度应用。铝质更轻且更具成本效益，使其成为长距离配送和重视减重的项目的实用选择。
母线使用低阻抗实心导体来改善电流并减少电压降。其宽导体设计有助于保持稳定的电力输送，保护电机、驱动器和数据中心系统等敏感设备免受电压波动的影响。
母排的扁平结构比捆绑电缆具有更好的散热效果。改进的气流和更大的表面积有助于减少热点、保持稳定的工作温度并提高整体系统效率。
母线系统旨在通过坚固的机械结构和安全的导体支撑来承受高短路力。这可以防止故障期间导体移动，并有助于保护电气系统，直到保护装置清除故障。
母线提供了传统电缆桥架系统的紧凑替代方案。它们的模块化设计允许在建筑结构周围灵活布线，减少安装空间并简化配电。通过取代多条电缆线路，母线有助于节省宝贵的地板和天花板空间，同时提高设施布局效率。
三明治型配置将导体紧密地包装在一起。它们在相间使用薄层环氧树脂或聚酯薄膜绝缘层，完全消除气隙。这种紧凑的设计实现了极低的电抗和高效率。工程师为高密度商业建筑和数据中心指定夹层类型。它们为高电流布线提供尽可能最小的占地面积，使其成为现代垂直立管的标准。
空气绝缘配置通过物理气隙和隔离绝缘体将裸露导体分开。它们在散热至关重要且物理空间限制较少的特定工业应用中表现出色。设施还必须考虑单路由方案与双路由方案。冗余双配置确保连续正常运行时间。任务关键型 低压配电系统 依靠这些双路径来允许在一条线路上进行维护，而不会降低另一条线路上的负载。
设施很少保持静止。随着生产线的转移或服务器机架的升级，制造车间和数据中心不断增加或重新分配负载。集群系统具有即插即用的特点。分接单元以指定的间隔直接插入主电源骨干。技术人员可以在需要的地方准确获取电力，而无需将新的主干电缆连接回主配电盘。
这种模块化使该设施能够适应未来的发展。维护团队可以快速添加新设备。如果使用严格的安全协议和适当的个人防护装备，许多系统允许分接插入而无需断开整个系统的电源。设施避免拉动新电线、切割导管或安排大规模工厂停工。基础设施在几何和电气上适应不断变化的运营需求。
与传统电缆相比，母线系统可能需要更高的初始投资，但它们提供更好的长期价值。更低的功率损耗、更高的效率、更少的维护以及更长的使用寿命有助于降低整个系统生命周期的运营成本。
母线通过预制的模块化部分简化了安装。与复杂的电缆牵引和端接工作相比，母线安装所需的工人、设备和时间更少。这有助于缩短项目进度并降低总体劳动力成本。
安装阶段 | 电缆和导管工作流程 | 固实线槽工作流程 |
|---|---|---|
准备 | 测量、切割、穿线和安装重型钢导管。 | 按指定间隔安装轻型吊架。 |
路由 | 设置拖车，将粗线拉过多个弯曲处。 | 提升预制部件并滑入接缝块中。 |
终止 | 剥去绝缘层，压接接线片，拧紧各相连接。 | 每个接头块拧紧一个剪切头螺栓。 |
劳动强度 | 高（需要大量人员和重型机械）。 | 低（需要少量人员和标准电梯）。 |
目视检查的优势使固体系统更易于维护。技术人员无法看到导管内部来检查电线绝缘性能是否下降或隐藏的热点。然而，他们可以轻松地对固体接头连接进行热成像扫描。红外热像仪可在故障发生之前快速识别松动的螺栓或异常发热。这种主动维护可以防止灾难性停机并延长设备的使用寿命。
更快的故障隔离可最大限度地减少运营停机时间。如果某个部分因叉车撞击或进水而损坏，维护团队会松开螺栓并仅更换该特定部件。他们不需要在设施中铺设全新的电缆。分接单元包含自己的本地断路器或熔断器。这可以隔离机器级别的故障，保持主电源通电并使设施的其余部分保持运行。
母线系统必须符合 IEC 61439-6 和 UL 857 等国际安全标准。认证产品经过电气性能、绝缘可靠性、耐热性和短路强度测试，确保商业和工业应用中的安全运行。
母线系统通过绝缘导体和强大的保护设计来降低意外接触风险，从而提高电气安全性。与大型电缆束相比，母线含有较少的可燃材料，有助于降低火灾风险并提高整体设施安全性。
审核现有电力负载，以确定超过 400A 的运行是否存在高压降或产生过多热量的问题。
在订购材料之前，使用 3D BIM 软件对物理布线路径进行建模，以检测与 HVAC 和管道系统的空间冲突。
根据您设施的确切环境暴露情况指定适当的 IP 等级，在室外或腐蚀性区域使用铸树脂。
在安装阶段使用剪切头螺栓实施严格的扭矩验证协议，以防止接头松动。
将高电流主馈线路线过渡到实心导体线槽，以回收设施空间并减少结构负载。
答：它充当集中电源集线器，将多个电气连接整合到单个高导电金属条或条中。这为电流提供了低阻抗路径，简化了复杂的原理图并确保整个设施的高效配电。
答：工程师通常建议在负载要求超过 400A 至 800A 时进行过渡。超过这些水平，传统的并行电缆线路变得体积庞大、难以弯曲且安装效率低下，从而使固体金属导体成为实用的选择。
答：它们具有扁平矩形几何形状，可提供较高的表面积与体积比。这使得热量能够快速消散到周围的空气或工程外壳中，从而防止出现紧密捆绑的圆形电缆中常见的局部热点。
答：是的，它们是高度模块化的。设施可以沿着电源主干添加、移除或重新定位分接单元，以适应新机械或更改布局，而无需从主开关设备拉出全新的线路。
答：是的，如果设计得当的话。虽然铝需要更大的横截面积来匹配铜的导电性，但它的重量要轻得多。它为重量是主要限制的广泛配电网络提供了高度可靠和高效的解决方案。
答：它们采用刚性实心金属导体，并通过工程内部支撑固定。这种结构完整性可以抵抗故障期间产生的巨大电磁鞭打力，防止物理变形和经常破坏标准电缆桥架的二次损坏。
