在商业地产中指定电力基础设施涉及很高的风险。变压器故障、结构不兼容或监管不合规直接导致灾难性停机、严重的安全隐患和延迟入住。工程师和设施经理不断平衡能源效率与严格的室内消防安全规范、空间限制和结构负载限制。评估 干式变压器与油浸式变压器 需要严格的技术方法。正确的选择完全取决于特定的商业项目变量，包括安置限制、负荷概况、可持续性目标和当地监管要求。本指南详细介绍了两种变压器类型的工程标准。您将学习如何将设备功能与建筑物的独特需求相匹配。我们提供可行的工程参数，以确保您的电气基础设施支持长期运行稳定性，而不影响使用者安全或建筑设计。
安全和放置： 干式变压器由于具有自熄特性且不含可燃液体，因此成为室内商业应用的行业标准。
效率和容量： 油浸式变压器通常提供卓越的冷却、更高的过载能力和更好的能源效率，使其成为高负载、户外商业园区应用的理想选择。
结构和物流影响： 充油装置明显较重，需要坚固的结构加固和复杂的索具，而干式装置体积较大但重量较轻，从而简化了室内安装物流。
法规遵从性： 选择很大程度上取决于当地建筑规范（例如 NEC、NFPA），这些规范对室内充油装置提出了严格的拱顶和灭火要求。
目录
在选择变压器之前定义基线工程要求。商业建筑在居住者安全、空间利用和环境合规性方面提出了独特的挑战。可行的变压器必须满足严格的运行参数，同时无缝集成到设施基础设施中。您必须彻底评估现场条件，以防止在施工阶段进行成本高昂的重新设计。
变压器安装必须符合电气和消防安全标准。室内安装需要适当的间隙、防火措施并遵守 NEC 和 NFPA 等法规。这些要求有助于降低火灾风险、保护居住者并确保建筑安全运行。
变压器尺寸和安全要求影响建筑空间规划。一些油浸变压器需要专用的防火室、通风系统和安全壳结构。适当的规划可确保有足够的空间容纳设备、维护通道和未来的操作需求。
大型变压器在安装前需要仔细的结构规划。工程师必须考虑地板荷载、运输路线和吊装方法。重型设备可能需要加固结构和专门的搬运工具，以确保安全运输和定位。
油浸变压器需要保护系统来防止液体泄漏造成的环境破坏。二级遏制、泄漏控制系统和适当的场地规划有助于降低污染风险。使用合适的流体和监控设备可以提高操作安全性。
变压器的选择会影响能源效率和环境绩效。高效的设计可减少长期电力损耗，而铜和铝等可回收材料则支持可持续发展目标。现代设施越来越多地将变压器的选择视为 ESG 和绿色建筑战略的一部分。
干式技术利用空气和固体绝缘进行冷却。这些装置不再需要液体电介质。这种设计选择从根本上改变了设备散热和融入商业空间的方式。它们完全依靠周围空气循环来维持安全工作温度。

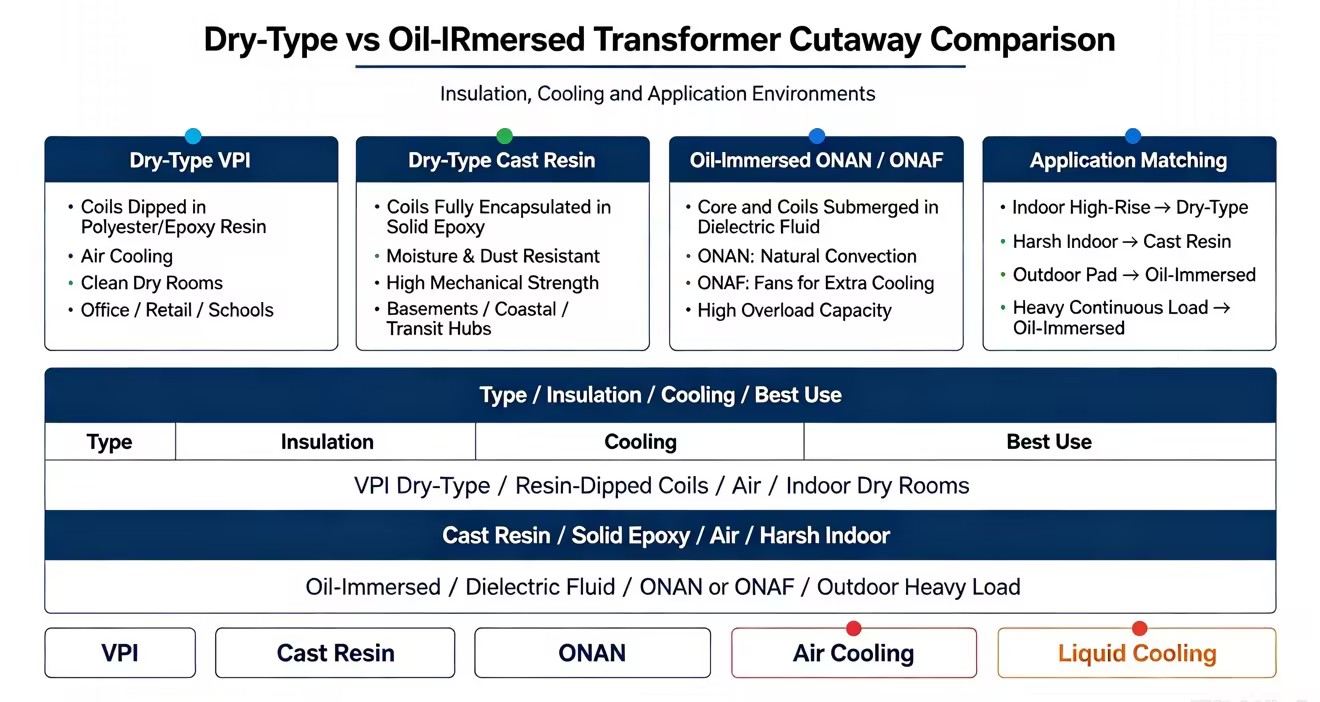

制造商对干式装置采用两种主要的施工方法。真空压力浸渍 (VPI) 设计采用浸有聚酯或环氧树脂的线圈。 VPI 装置在清洁、受控的室内环境中运行良好。铸造树脂设计在真空下将线圈完全封装在固体环氧树脂中。这种坚固的铸件可提供卓越的防潮、防尘和化学蒸汽保护。铸造树脂装置在恶劣环境或高湿度商业地下室中表现出色。
特征 | VPI（真空压力浸渍） | 浇铸树脂 |
|---|---|---|
绝缘方式 | 线圈浸入聚酯/环氧树脂中 | 线圈完全封装在固体环氧树脂中 |
耐环境性 | 缓和;最适合干净、干燥的房间 | 高的;耐湿气、灰尘和化学品 |
机械强度 | 标准 | 优越的;高度抗短路力 |
典型应用 | 办公楼、零售空间、学校 | 工业地下室、沿海设施、交通枢纽 |
干式机组在室内商业应用中占主导地位。高层办公楼依靠它们进行逐层配电，将电压降压到接近实际负载。室内变电站利用这些装置来满足严格的防火规范，而无需建造昂贵的金库。医院指定干式以确保患者安全并消除无菌环境附近的液体泄漏风险。购物中心将它们部署在零售空间附近狭窄的电气柜中。它们的自熄特性使它们成为拥挤结构的默认选择。
空气冷却带来了特定的工程挑战。散热不良仍然是主要风险。随着时间的推移，灰尘和湿气的积累会降低固体绝缘性能，从而导致漏电起痕并最终导致短路。
根据房间环境指定适当的 NEMA 或 IP 外壳防护等级，以阻挡空气中的污染物。
安装专用 HVAC 通风装置，将电气室环境温度保持在 40°C 以下。
每年实施严格的维护计划，吸尘冷却通道中的灰尘。
加大变压器容量或为高海拔项目指定强制风冷风扇（FA 等级），以应对空气密度稀薄的情况。
安装避雷器以保护固体绝缘免受瞬态电压尖峰的影响。

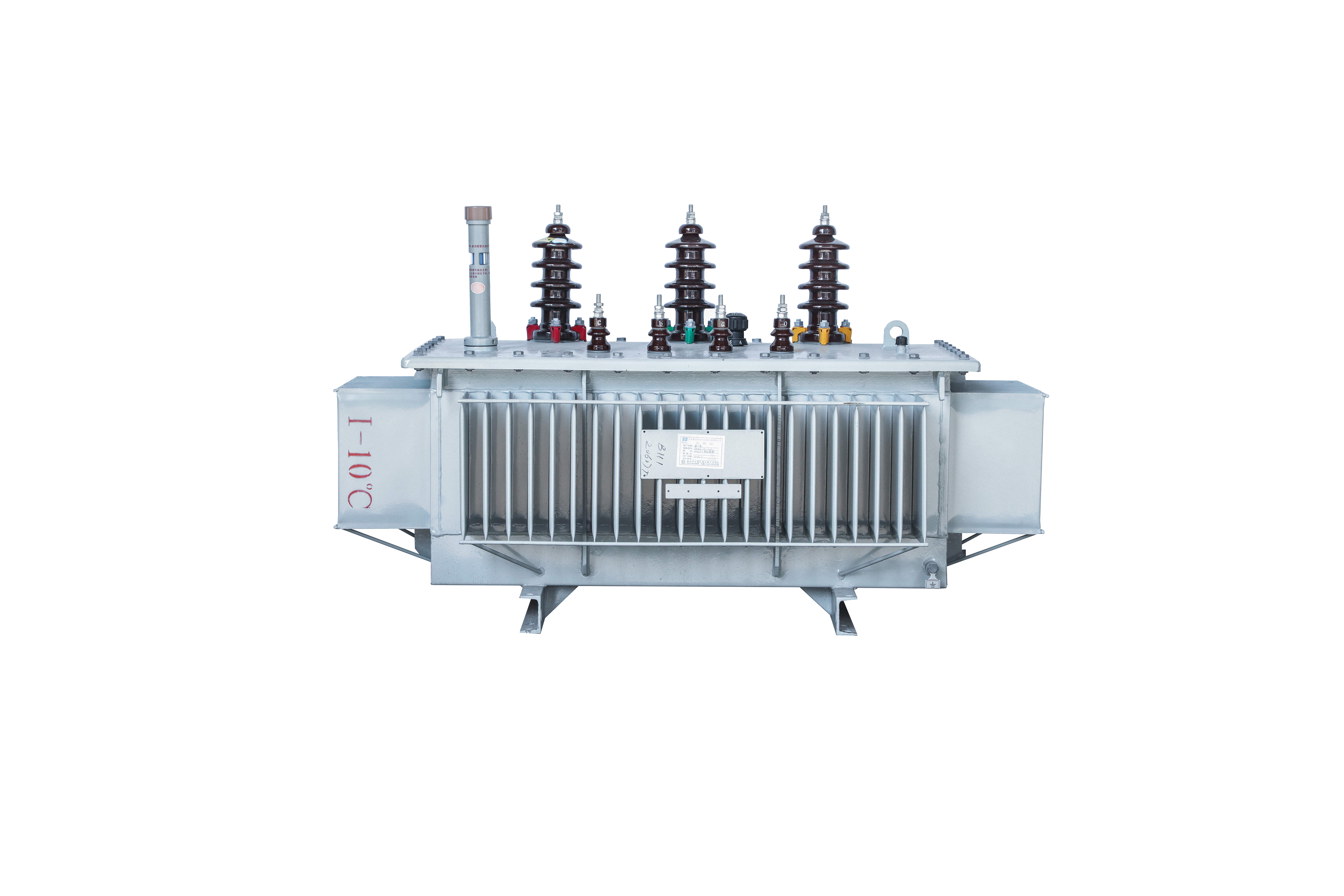

油浸 式变压器 利用液态流体作为冷却剂和介电绝缘体。铁芯和线圈完全浸没在密封罐内。这种液体介质提供卓越的热管理和电绝缘性，可实现高度紧凑的磁芯设计。
油浸式变压器使用液体冷却来管理更高的功率负载。 ONAN 和 ONAF 等系统比空气冷却更有效地从内部组件转移热量。这使得油变压器能够以更好的热稳定性处理临时过载、大量 HVAC 需求和连续工业负载。
油浸式变压器通常安装在户外的大型配电系统中。广泛应用于需要高效率、大容量的商业园区、数据中心、工业园区、物流设施等。
油变压器具有优异的性能，但由于绝缘液的原因需要额外的安全措施。正确的解决方案包括使用耐火液体、安装安全壳系统、加固安装结构以及添加消防设备以降低操作风险。

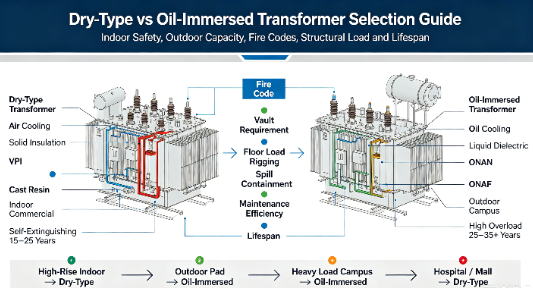

比较这两种技术需要详细了解物理、操作和维护特性。每种类型都具有不同的工程权衡，直接影响设施设计和长期运营。
物理尺寸决定了安装的可行性。由于流体质量，液体填充装置明显更重。然而，其卓越的冷却能力可实现更紧凑的内部核心，从而缩小整体占地面积。干式需要更大的外壳以促进足够的空气流通。虽然体积较大，但它们对建筑结构施加的自重要小得多。这种更轻的重量简化了高层或悬挂夹层的室内放置。
公制（标准 1500 kVA 装置） | 干式变压器 | 油浸式变压器 |
|---|---|---|
总重量 | 打火机（约 7,000 磅） | 较重（约 10,000 磅） |
物理足迹 | 更大（需要更大的空气间隙） | 紧凑（密集流体冷却） |
结构荷载 | 地板负载适中 | 高点负载 |
外壳类型 | 通风金属板 | 密封重型钢罐 |
维护需求因变压器类型而异。干式变压器主要要求目视检查、除尘、通风检查。油浸变压器需要更详细的维护，包括油测试、泄漏检查、溶解气体分析 (DGA) 和绝缘状态监测，以确保长期可靠性。
变压器效率影响长期运营成本。油浸式变压器通常可以实现更高的效率，因为油冷却有助于降低工作温度和能量损失。干式变压器也符合效率标准，但在重负载期间由于热量增加可能会出现更高的损耗。
噪音控制对于商业和住宅建筑非常重要。油浸式变压器运行更安静，因为绝缘液可以吸收振动并减少变压器的嗡嗡声。当安装在办公室或敏感区域附近时，干式变压器可能需要额外的隔振和声学处理。
现代变压器可以与BMS和SCADA系统连接进行实时监控。干式变压器通常使用温度传感器来监测线圈状况，而充油变压器则提供额外数据，例如油温、压力和气体水平。这些监控系统有助于及早发现问题并支持预测性维护。
变压器的寿命主要取决于绝缘状况和热应力。干式变压器的使用寿命通常约为 15-25 年，而油浸式变压器在适当维护的情况下通常可以运行 25-35 年或更长时间。定期检查和冷却管理有助于延长这两种类型的使用寿命。
选择正确的设备涉及平衡相互竞争的设施优先级。您必须权衡空间效率与风险管理和未来的可扩展性。每个工程决策都会对下游运营产生影响。
变压器的放置会影响性能和建筑设计。室外安装通常倾向于油浸式变压器，因为它们节省室内空间并减少暖通空调负荷。室内安装通常使用干式变压器，因为它们的火灾风险较低，并且避免了复杂的防油要求。
保险要求影响变压器的选择。油浸变压器含有绝缘液，可能需要额外的防火和安全壳系统。干式变压器火灾风险较低，更容易合规，并减少对专门安全措施的需求。
选择变压器时应考虑未来的电力需求。油浸式变压器一般可以为扩大负载提供更好的过载能力和热容量。当建筑电力需求显着增加时，干式变压器可能需要额外的冷却或更换。
可持续发展目标影响现代变压器的选择。干式变压器易于材料回收，而油浸式变压器则需要仔细的流体管理。使用可生物降解的酯液可以提高充液变压器的环保性能并支持绿色建筑要求。
采取以下措施来最终确定您的商用变压器选择：
聘请有执照的电气工程师来执行全面的设施负载研究，并将未来的电动汽车充电和暖通空调扩展考虑在内。
向当地管辖机构 (AHJ) 提交初步布置图纸，以验证消防规范和拱顶合规性。
聘请结构工程师来计算准确的地板承载能力并为指定的设备室设计必要的钢筋。
向设备制造商索取详细的能效模型和排热数据，以正确调整电气室通风系统的尺寸。
答：可以，但需要严格遵守 NEC 和 NFPA 规范。您必须建造一个专用的防火金库，并配有专门的通风、排水和防爆门。使用天然酯液等不易燃液体有时可以降低这些拱顶要求，但安装前始终必须获得当地司法机关的批准。
答：干式设备的使用寿命通常为 15 至 25 年。随着时间的推移，空气中的污染物和热应力会逐渐降低固体绝缘材料的性能。充满液体的装置通常可持续 25 至 35 年或更长时间。该流体可保护核心免受氧化并提供卓越的热管理，从而显着延长设备的使用寿命。
答：由于液体质量的原因，液体填充装置明显更重。这需要坚固的结构加固、加厚的混凝土垫块和重型起重机索具。干式设备更轻，对地板产生的静载更小。这使得干式更容易安装在上层或悬挂的商业夹层，而无需进行大量的结构升级。
答：是的。液体填充装置使用液体和重型钢罐来抑制核心振动噪音。干式缺乏这种隔音效果。当安装在靠近商业空间的室内时，干式通常需要专门的隔振垫和经过隔音处理的外壳，以防止破坏性的嗡嗡声进入办公环境。
答：液体填充装置需要更多的维护。技术人员必须定期进行溶解气体分析 (DGA)、对液体进行取样并检查二级安全壳是否有泄漏。干式需要最少的维护，通常仅限于目视检查、检查通风风扇以及在计划的设施停电期间吸除线圈上的灰尘。
答：NFPA 指南严格限制多层结构中的可燃液体，以防止灾难性的火灾和烟雾蔓延。由于干式使用自熄性固体绝缘材料且不含液体，因此很容易满足室内防火规范。液体填充装置通常仅限于外部垫或坚固的地下拱顶，以确保居住者的安全。
