商业和公用事业规模太阳能光伏 (PV) 系统的指数级扩展提高了对精确、防故障过流保护的迫切需求。指定错误的电路保护类型，特别是在直流 (DC) 应用中误用交流 (AC) 组件，是太阳能装置中发生灾难性电弧闪光、设备火灾和系统停机的主要原因。现场技术人员经常遇到由于这种精确的工程疏忽而导致汇流箱熔化的情况。在故障条件下，直流电的行为与交流电有着根本的不同，缺乏交流电所依赖的自然过零来熄灭电弧。
为了确保系统寿命、安全性和规范合规性，工程师和系统设计人员在 为太阳能架构选择正确的组件选择直接影响整个阵列的运行安全。在处理高压太阳能电池串时，您不能依赖传统的电气实践。我们将研究区分这些设备的核心工程原理、如何评估其规格以及在单线图中将它们有效部署到何处。 交流 与 直流塑壳断路器时必须了解不同的物理力学、评估标准和部署区域。
物理指令设计：交流断路器依靠自然过零点来熄灭电弧，而直流断路器则需要专门的磁吹灭弧装置、细长的灭弧室和串联电极来强制灭弧。
严格的不可互换性：切勿在直流太阳能电路中使用标准交流塑壳断路器；这样做可以保证在故障条件下由于持续电弧而导致故障。
战略布局：直流塑壳断路器保护光伏组串、汇流箱和电池存储，而交流塑壳断路器则保护逆变器输出和电网互连。
法规遵从性：组件选择必须严格遵守光伏专用标准，特别是 UL 489B 和 IEC 60947-2，以确保在极端环境和电气应力下安全运行。
目录
断路器通过中断危险的故障电流来保护电气系统。当触点在短路期间打开时，它们之间会形成电弧。断路器必须快速控制并熄灭该电弧以安全隔离故障。电弧控制系统的设计取决于电路使用交流电源还是直流电源。
交流断路器受益于交流电的自然零交叉点。当电流达到零时，电弧失去能量来源并且变得更容易熄灭。断路器只需将电弧冷却并拉伸到足以防止电压恢复时重新启动的程度。
直流电路没有自然过零，因此触点分离后电弧继续燃烧。标准交流断路器无法安全地中断高压直流电，因为电弧可能会损坏触点和内部组件。直流断路器需要特殊设计，例如更强的灭弧室和磁吹系统，以安全地停止连续电流。

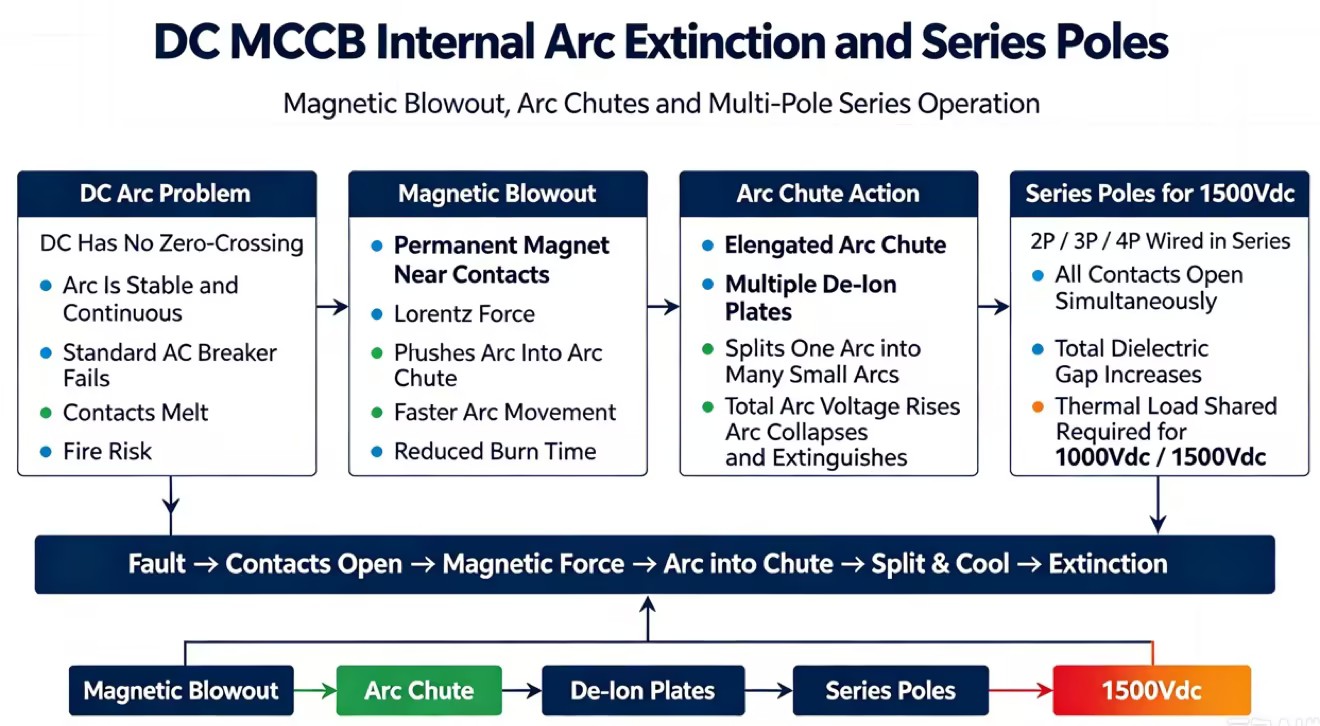

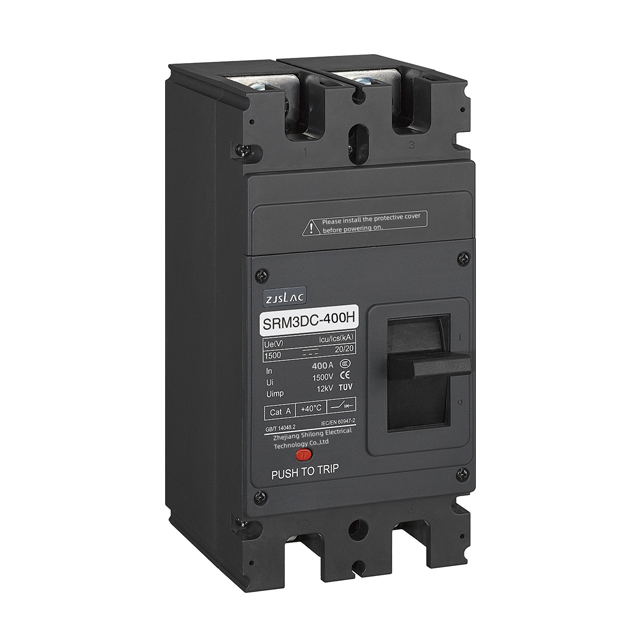

安全中断高压直流太阳能电流需要积极的内部工程。直流 塑壳断路器 不会等待永远不会到达的过零。它主动攻击弧线。制造商利用特定的机械和磁性技术来拉伸、冷却和窒息等离子体，直到维持电弧所需的电压超过可用的系统电压。这些设备的内部架构反映了连续直流电的严格要求。
直流断路器采用先进的电弧控制技术来安全地中断高压电流。磁吹灭弧系统将电弧推离触点并进入灭弧室，金属板在灭弧室中分裂并冷却电弧直至消失。此过程可防止触点损坏并允许断路器安全地隔离电路。
高压太阳能系统经常使用多个断路器极串联连接以提高电弧中断能力。当断路器打开时，每个极均分担电应力并产生额外的隔离间隙。这种设计使直流断路器能够安全地处理 1000Vdc 和 1500Vdc 应用。
快速故障响应对于直流保护至关重要。直流断路器使用高速弹簧机构来快速分离触点并减少电弧持续时间。耐用的触点材料，例如银钨合金，有助于防止过热、焊接以及重复故障中断期间的长期损坏。
选择直流断路器需要将设备规格与太阳能系统要求相匹配。工程师应仔细评估额定电压、分断能力和跳闸技术，以确保保护安全可靠。
太阳能系统的直流断路器必须与光伏阵列产生的最大电压和电流相匹配。工程师需要计算低温条件下可能的最高组串电压，并选择额定值高于该值的断路器。正确的尺寸可以防止绝缘故障并提高系统安全性。
分断能力定义了断路器可以安全中断的最大故障电流。重要值包括 Icu 和 Ics，它们表明断路器处理故障情况并继续运行的能力。所选断路器必须与光伏系统或电源的可用故障电流相匹配。
直流断路器通常使用热磁脱扣单元来提供可靠的过载和短路保护。热保护可处理长期过载，而磁保护可应对突发故障。电子脱扣单元提供更多调整和监控功能，但在直接 PV DC 应用中不太常见。
太阳能系统的接地设计会影响断路器的选择。接地系统通常仅中断未接地导体，而浮动系统需要可以断开正极和负极导体的断路器，以实现完全隔离和安全故障保护。
电流方向决定了正确的断路器类型。光伏系统通常使用方向断路器，因为电流从面板流向逆变器。电池存储系统需要双向断路器，因为电流在充电和放电操作期间都会流动。
评价维度 | 直流塑壳断路器 | 交流塑壳断路器 |
|---|---|---|
消弧法 | 磁吹灭弧装置和加长灭弧室 | 依赖于自然零交叉点 |
典型额定电压 | 1000V 直流至 1500V 直流 | 480 伏交流电至 800 伏交流电 |
杆配置 | 多极串联 | 标准3极或4极并联 |
行程单位偏好 | 热磁（在严酷的高温下依然坚固） | 电子/微处理器（高精度） |
电流方向 | 定向 (PV) 或双向 (BESS) | 默认双向 |

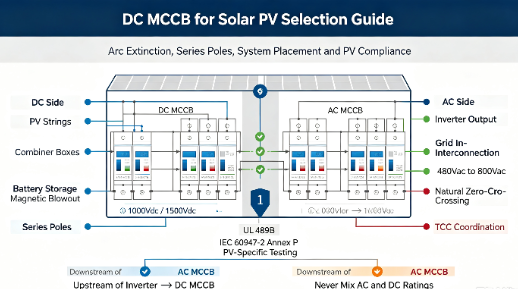

断路器的选择取决于太阳系内的位置。直流断路器安装在逆变器之前，用于保护光伏阵列和电池系统；交流断路器安装在逆变器之后，用于网侧保护。正确的放置和清晰的标签有助于防止安装错误并提高维护安全性。
直流 MCCB 可保护光伏阵列、汇流箱和电池存储系统免受短路影响，并实现安全维护隔离。它们必须安装在具有适当热管理的合适外壳中。安装时，技术人员应检查极性、连接扭矩、间距以及串联接线是否正确，以确保可靠运行。
交流 MCCB 安装在逆变器输出和主配电盘或变压器之间。它们保护交流配电侧并与电网保护系统协调。正确的跳闸设置和选择性协调有助于隔离故障，而无需关闭整个太阳能装置。
选择和安装直流断路器需要特别注意标准、环境和应用条件。如果所选组件无法承受现实条件，即使是正确的电气设计也可能会失败。适当的认证、安装规划和环境评估对于太阳能系统的长期可靠性至关重要。
太阳能直流断路器必须满足特定的光伏标准。北美的 UL 489B 和国际市场的 IEC 60947-2 确保断路器能够处理高压直流故障、温度变化和过载情况。安装前务必验证所需的认证。
一个常见的错误是在直流太阳能系统中使用交流断路器。交流断路器依靠电压过零来阻止电弧，而直流系统则需要特殊的灭弧设计。在高压光伏系统中使用不合适的交流断路器可能会导致严重的安全故障。
环境条件影响断路器的性能。太阳能外壳内的高温可能会导致错误跳闸，而高海拔地区会降低灭弧能力。工程师应根据温度和安装海拔高度应用适当的降额系数。
由于较长的生产时间和专业的制造工艺，高压直流断路器需要尽早规划。提前确定规格有助于避免项目延误并防止安装过程中不安全的组件替换。
直流断路器需要定期检查，因为连续的直流电弧会逐渐损坏内部触点。维护应包括目视检查、热成像、接触电阻测试和机械操作测试，以便在故障发生之前识别问题。
审核您当前的单线图，以验证逆变器上游的所有组件均具有专用直流额定值和光伏特定认证。
使用历史寒冷天气数据计算特定地点的最大开路电压 (Voc)，以指定断路器的正确电压额定值。
在年度维护期间实施强制性的微欧姆表测试计划，以及早发现触点退化并防止触点焊接。
更新采购规范，强制所有新太阳能装置获得 UL 489B 或 IEC 60947-2 认证，拒绝任何标准交流断路器降额用于直流使用。
答：不会。交流断路器依靠自然电压过零来熄灭电弧。直流电流连续流动，没有过零。安装在直流电路中的交流断路器在故障期间无法熄灭电弧，从而导致持续燃烧、触点熔化和灾难性设备火灾。
答：反向安装定向直流断路器会颠倒电弧电流和内部磁吹之间的关系。磁力可能会将电弧推离灭弧室，而不是将电弧推入灭弧室以将其熄灭，从而导致断路器发生破坏性故障。
答：直流断路器需要加长的灭弧室、多个去离子板和永磁灭弧组件，以物理拉伸和冷却连续直流电弧。他们还经常将多个极串联。这些额外的内部组件显着增加了断路器的物理尺寸和重量。
答：串联接线柱可分担强烈的热负荷并增加触点打开时的总气隙距离。为了安全中断高电压（例如 1000Vdc 或 1500Vdc），必须采用这种组合间隙距离，而电弧不会跨越单个打开的触点。
答：UL 489 涵盖一般用途的标准断路器。 UL 489B 专为光伏系统而设计。它要求对极端温度循环、高压直流电弧中断以及太阳能发电恶劣环境特有的长时间过载进行严格测试。
答：计算组串的最大开路电压 (Voc)，将历史最低局部温度引起的电压尖峰考虑在内。断路器的最大直流电压额定值必须超过此寒冷天气 Voc。确保分断能力 (Icu) 超过阵列的最大短路电流。
答：一般来说不会。在没有电池的标准太阳能光伏系统中，电流仅沿一个方向流动：从太阳能电池板流向逆变器。定向直流断路器就足够了。当存在电池时，需要双向断路器，因为充电和放电期间都有电流流动。
